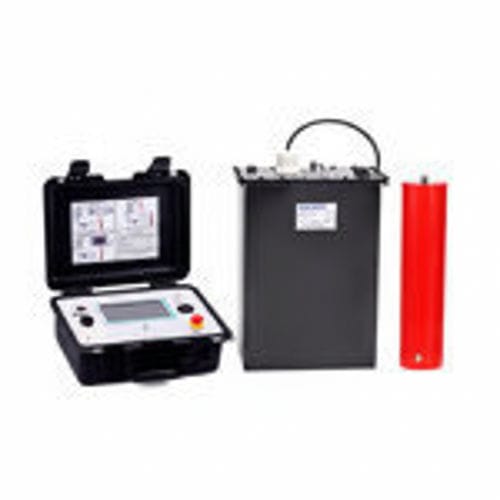

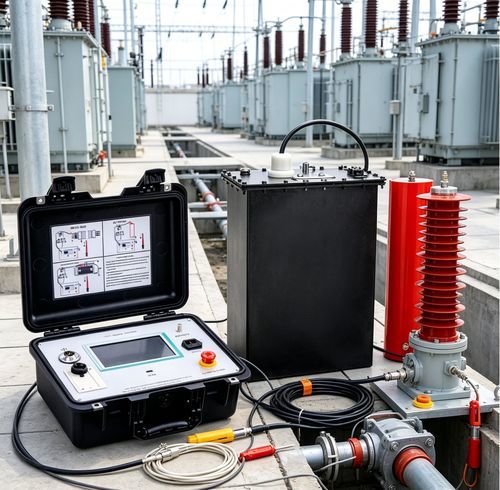

製品概要VLF耐圧試験器は、電力ケーブルや大型発電機・モーターなど等価絶縁容量の大きい機器の誘電耐圧試験向けに設計された携帯型交流超低周波(VLF)試験システムです。デジタル周波数変換とマイコン制御を採用し、制御器と高圧発生器間は光電分離され、HV‑LV 閉ループ負帰還により大容量負荷でも安定した出力(電容上昇なし)を実現します。
技術仕様- 電源:AC 220V ±5%、50/60Hz(発電機使用時は220Vデジタルインバータ発電機 >8kW 推奨;通常発電機・UPS 不可)。
- 出力電圧(ピーク):30kV、40kV、50kV、60kV、70kV、80kV、90kV。
- 出力周波数:0.1Hz、0.05Hz、0.02Hz、0.01Hz。
- 負荷容量(モデル依存の例):0.1Hz 約0.4–1.1μF、0.05Hz 約0.8–2.2μF、0.02Hz 約2.0–5.5μF、0.01Hz 約4–11μF。
- 測定精度:±3%。
- ピーク誤差:≤3%。
- 波形歪み:≤5%。
- 動作環境:-10℃〜+40℃、湿度 ≤85%RH。
シリーズモデルと容量- 30/1.1 — 30kV(peak);0.1Hz ≤1.1μF;0.05Hz ≤2.2μF;0.02Hz ≤5.5μF;0.01Hz ≤11μF;電源ヒューズ 10A;発電機 >3kW;コントローラ 約4kg、ブースター 約25kg。
- VLF‑40kV — 40kV(peak);0.1Hz ≤0.8μF;0.05Hz ≤1.6μF;0.02Hz ≤4μF;0.01Hz ≤8μF;ヒューズ 15A;発電機 >4kW;コントローラ 約4kg、ブースター 約25kg。
- VLF‑50kV — 50kV(peak);0.1Hz ≤0.7μF;0.05Hz ≤1.4μF;0.02Hz ≤3.5μF;0.01Hz ≤7μF;ヒューズ 20A;発電機 >5kW;コントローラ 約4kg、ブースター 約35kg。
- VLF‑60kV — 60kV(peak);0.1Hz ≤0.6μF;0.05Hz ≤1.2μF;0.02Hz ≤3μF;0.01Hz ≤6μF;ヒューズ 20A;発電機 >6kW;コントローラ 約4kg、ブースター 約45kg。
- VLF‑80kV — 80kV(peak);0.1Hz ≤0.5μF;0.05Hz ≤1.0μF;0.02Hz ≤2.5μF;0.01Hz ≤5μF;ヒューズ 30A;発電機 >8kW;コントローラ 約4kg、ブースター 約50kg。
- VLF‑90kV — 90kV(peak);0.1Hz ≤0.4μF;0.05Hz ≤0.8μF;0.02Hz ≤2.0μF;0.01Hz ≤4μF;ヒューズ 30A;発電機 >9kW;コントローラ 約4kg、ブースター 約55kg。
特長- デジタル周波数変換とマイコン制御により、昇圧・降圧・測定を含む全自動試験プロセスを実現。
- 7インチ静電容量式タッチスクリーンと簡易配線で現場作業に適応。
- 保護機能:HV/LVの過電圧・過電流保護、動作時間 ≤10ms。
- 安全性:コントローラと発電機間の光電分離。
- HV‑LV 閉ループ負帰還で電容上昇効果を抑制。
- HV側サンプリングによる正確な電圧・電流測定、データ自動保存・印刷、多言語表示対応。
- 現場対応のポータブル設計。
主な用途- 電力ケーブル:XLPEケーブルの受入・予防試験(一般に≤35kV)で水樹などの絶縁欠陥を検出。
- 回転機械:大型発電機・モータの工場及び保守試験、系統周波数試験が難しい場合の代替。
- その他の高容量試験体:コンデンサ端子、GIS 等の複合高電容量装置。
直流試験との優位点- 残留電荷が蓄積されない:極性が交互に反転するため空間電荷蓄積を防ぎ、試験後すぐに運転可能。
- 欠陥検出性の向上:VLFの交流電界分布は運用状態に近く、水樹等の劣化欠陥をより検出しやすい。
よくある質問(要約)- なぜVLFを選ぶべきか(工周波やDCではなく)? — 高容量試験体に対する装置の容量要件を低減し、加齢現象(例:水樹)をより良く検出できるため。
- 安全性はどう確保されるか? — 過電圧・過電流・ゼロ電圧起動・自動放電等の保護機能と高速遮断により保護。
- 試験電圧・時間の選定方法は? — 国家/業界規格や製造者推奨に従い、被試験機器の状態に応じて調整。
技術要約- 電源:AC220V±5%、50/60Hz(発電機使用時は220Vデジタルインバータ >8kW 推奨)。
- 出力:30–90kV(ピーク)。
- 周波数:0.1Hz、0.05Hz、0.02Hz、0.01Hz。
- 精度:±3% ; 波形歪み ≤5% ; ピーク誤差 ≤3%。
- 動作温度:-10℃〜+40℃ ; 湿度 ≤85%RH。
