電気安全試験機器 SX

接地自動電源用

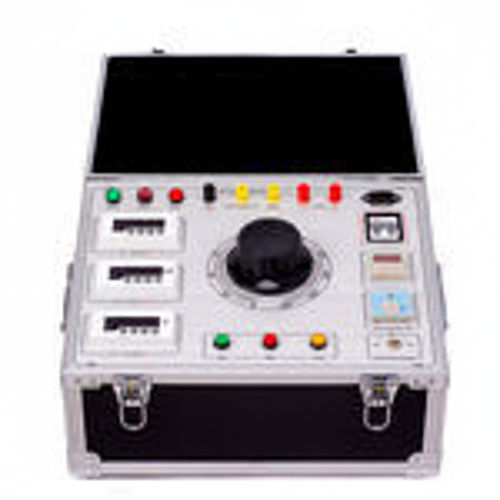

SX series の操作ボックス/コンソールは、試験用変圧器やコンバータなどの電力試験機器を支援するために設計された可変交流電圧制御ユニットです。0–250 V の連続可変交流出力を提供し、監視および保護機能を統合しています。

製品概要

• 試験用変圧器、コンバータおよびその他の電気試験機器と併用することを目的とし、0–250 V AC の連続可変出力と試験時の制御支援を提供します。

主な特長

• 監視機能：出力電流、計器用電圧、ゼロ位置、接触器の状態（開/閉）、タイマー状態の監視。
• 保護機能：タイマーリレーを組み込んだ過電流保護。
• 拡張タイミング：1 秒～99 時間の広いレンジを持つ次世代タイマーリレー。
• 安全性向上：高精度電流リレーにより、作業者および機器の保護を強化。
• コンパクト設計：設置・搬送が容易な小さな設置面積と軽量構造。

使用上の注意

• 使用中は本機を確実に接地してください。
• 電圧の上げ下げは一定速度で行い、急な加速や減速を避けてください。
• 試験中は監視計器を常時観察し、異常を速やかに検出してください。
• 機器は丁寧に扱い、清潔に保ってください。

仕様 / 技術仕様

• 型式：SX series
• 入力電圧：220 V ±10%、50 Hz
• 出力電圧：0–250 V AC
• 出力容量：5 kVA
• 計器用電圧：100 V / 100 kV
• タイミング範囲：1 s ～ 99 h
• 動作周囲温度：-20 °C ～ 50 °C
• 出力電流監視、計器電圧監視、ゼロ位置表示、接触器およびタイマー状態、タイマーリレーを用いた過電流保護などの監視・保護機能を統合。
