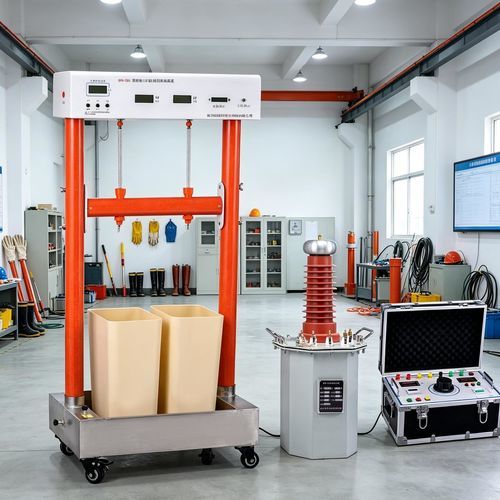

DC耐圧試験器 UHV-282

高電圧携帯型マルチポイント

製品概要：
UHV-282 は、絶縁靴および絶縁手袋向けに設計された全自動トリップ式耐電圧試験装置です。標準構成で2試料を同時に試験（要望により最大8チャンネルまで拡張可能）し、各試料ごとに独立した漏れ電流監視と自動トリップ/切断を行います。漏れ電流のサンプリングとトリップ制御は DC 12V リチウム電池で駆動され、各チャンネルの表示は高輝度 LED モジュールに表示されます。高低圧分離設計と各試験位置における電圧・電流・動作状態のリアルタイム監視により、バッチ試験中の連続性と安全性を確保します。

製品パラメータ：
絶縁靴、絶縁手袋および類似の絶縁保護具の耐電圧試験用に設計されています。

技術仕様：

• 型式: UHV-282
• 補助電源: DC 12V リチウム電池
• 定格電圧: 50 kV
• 漏れ電流最大測定範囲: 30.0 mA
• 漏れ電流測定精度: ±1% ±3 桁
• 漏れ電流分解能: 0.01 mA
• 動作温度範囲: -10 ℃ から 40 ℃
• 動作湿度: ≤90% RH（結露なし）
• チャンネル数: 標準 2 チャンネル（最大 8 チャンネル拡張可）

特長：

• 標準で2試料を同時試験（8チャンネルまで拡張可）、各試料ごとに独立して漏れ電流を測定。
• 絶縁靴に対する乾式試験法：布製内張りに小さな鋼球を入れ、水を注入しないため乾燥が容易。
• 漏れ電流のサンプリングとトリップ機構はリチウム電池駆動；バッテリ残量をパーセント表示。
• 高低圧分離設計；各チャンネルの漏れ電流を高輝度 LED で表示。
• 各試料に独立した自動トリップ機構を搭載：絶縁破壊や設定漏れ電流超過時に該当試料のみ切断し、他のチャンネルは継続試験可能。
• トリップ電流（遮断閾値）は前面パネルで設定可能。
• 靴用専用ステンレス接地トレイと手袋用専用ステンレス容器を装備し、安全で再現性のある操作が可能。

用途例：

• 工場での品質管理：絶縁靴・手袋の耐電圧試験による規格適合性確認。
• 受入試験および据付時の立ち上げ確認：新規導入の保護具の絶縁性能確認。
• 定期予防試験：使用中の絶縁靴・手袋の経年劣化、吸湿、性能低下の検出。
• メーカーや試験機関による抜取検査・型式試験・一致性検査。
• 第三者検査や認証ラボでの適合性検証データの提供。
• 保守・安全管理：定期検査体制の構築により、絶縁不良に起因するリスクを低減。

絶縁手袋の試験方法：

• 低圧試験：予防試験電圧 2.5 kV、1 分保持；判定は漏れ電流 ≤ 2.5 mA（デフォルト閾値 2.5 mA）。
• 高圧試験：予防試験電圧 8 kV、1 分保持；判定は漏れ電流 ≤ 9 mA。

よくある質問（FAQ）：

• Q: 試料が不合格になったらどうなりますか？ A: 自動トリップ機能が該当試料を即座に隔離し、他の試料は試験を継続して中断を最小化します。
• Q: 装置は漏れ電流を記録しますか？ A: はい。システムは試験中に各チャンネルの漏れ電流を継続的に監視・表示します。
• Q: どのような絶縁保護具が試験可能ですか？ A: 絶縁靴、絶縁手袋および電気安全用のゴム製絶縁製品が対象です。
• Q: 試験電圧範囲はカスタム可能ですか？ A: はい。出力電圧範囲は顧客要件および適用規格に応じて設定可能です。

技術仕様（寸法・重量）：

• 試験支柱外形寸法: 850×800×110 mm
• 試験支柱寸法・重量: 510×350×960 mm、17 kg
• 変圧器寸法・重量: 270×270×510 mm、29 kg
• 制御ボックス寸法・重量: 450×320×250 mm、16 kg
