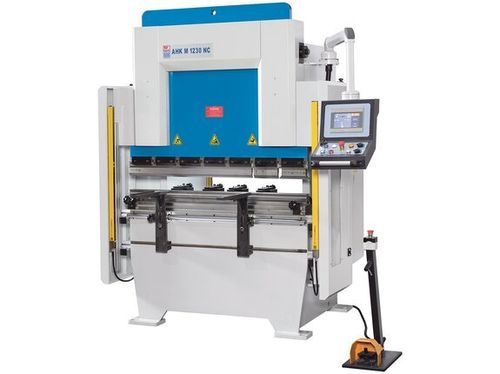

Prensa dobradeira hidráulica AHK M 1230

NCde precisão

Descrição do produto
A AHK M 1230 NC é uma prensa dobradeira hidráulica concebida como alternativa NC económica às dobradeiras CNC completas. Combina uma estrutura em aço soldado com alívio de tensões, paragem traseira motorizada e controlo NC com ecrã táctil para posicionamento direto ou execução de programas armazenados, adequada à produção repetitiva de peças e perfis.

Destaques

• Estrutura em aço soldado com alivio de tensões
• Medição direta do ângulo de dobra
• Controlo NC com HMI táctil
• Paragem traseira motorizada nos eixos X e R
• Interface de ferramentas estilo europeu (Promecam)

Especificações técnicas (tabela)
Área de trabalho

• Força de pressão: 30 t
• Comprimento de dobra: 1.250 mm
• Distância entre colunas: 1.010 mm
• Profundidade da garganta: 255 mm
• Curso: 150 mm
• Abertura útil: 265 mm
• Largura da mesa: 130 mm

Deslocamentos

• Deslocamento eixo X: 500 mm
• Deslocamento eixo R: 140 mm

Avanço

• Velocidade de dobra: 10 mm/s
• Avanço rápido: 120 mm/s
• Velocidade de retorno: 70 mm/s

Potência de acionamento

• Motor principal: 3 kW
• Motor eixo X: 0,55 kW
• Motor eixo R: 0,25 kW

Dimensões e pesos

• Volume do depósito hidráulico: 90 l
• Dimensões exteriores (C x L x A): 1,76 m x 1,38 m x 2,14 m
• Peso: 1.700 kg

Detalhes do produto

• Estrutura da máquina e ferramenta superior: Estrutura em aço soldado de precisão com alivio de tensões, barra de dobra rígida e cilindros hidráulicos em ambos os lados; grande garganta e mesa estreita para sequências de dobra complexas.
• Hidráulica: Unidade hidráulica com depósito posicionada na parte superior do quadro para economia de espaço e maior rigidez; eixo de torção liga as paragens de profundidade dos dois cilindros para posicionamento preciso da viga superior.
• Braços de apoio frontais: Braços reguláveis em altura com rebordo de paragem para ajudar no alinhamento da peça.
• Ferramentas e fixação: Montagens Promecam para ampla escolha de ferramentas; sistema de fixação manual de accionamento rápido para reduzir tempos de troca; fornecidas várias matrizes de dobra.
• Segurança e produtividade: Conceito de segurança conforme normas CE; cortinas de luz a proteger a zona de trabalho.
• Controlo: HMI táctil para introdução direta; modos manual, semi‑automático e automático; posicionamento motorizado dos eixos em modo manual; memória para 500 conjuntos de dados; importação/exportação via USB ou rede; posições de eixos mantidas quando o ecrã é desligado.

Paragem traseira

• Paragem traseira controlada por NC com guias lineares e fusos de esferas pré‑carregados para estabilidade e baixa manutenção.
• Eixo R motorizado para ajuste preciso da altura; posicionamento lateral dos dedos de paragem em guias lineares de deslizamento suave.
