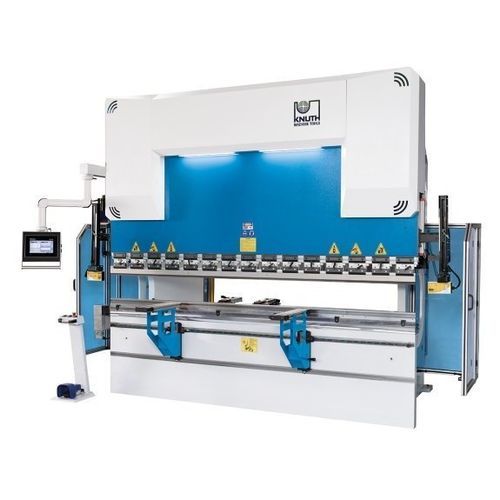

Prensa dobradeira hidráulica AHK V 37220 CNC

CNCde precisão

Visão geral
A AHK V 37220 CNC é uma prensa dobradeira hidráulica CNC com capacidade de 220 t e comprimento de dobra de 3.700 mm. Está equipada com comando gráfico tátil DELEM para programação multi-eixo e oferece opções modulares de batente traseiro e curvatura (crowning) para produção em série.

Destaques

• Capacidade 220 t e comprimento de dobra 3.700 mm
• Comando CNC gráfico DELEM
• Sistema de segurança ótico laser AKAS na ferramenta
• Crowning motorizado e opções modulares de batente traseiro
• Estrutura em aço usinada em centros CNC

Área de trabalho
Profundidade (throat): 410 mm
Curso: 265 mm
Abertura útil: 480 mm
Largura da mesa: 110 mm
Altura da mesa: 900 mm

Deslocamentos
Curso eixo X: 750 mm

Alimentação / velocidades
Velocidade de dobragem: 9 mm/s
Avanço rápido: 150 mm/s
Velocidade de retorno: 140 mm/s
Velocidade eixo X: 600 mm/s

Potência de acionamento
Potência motor principal: 22 kW

Dimensões e pesos
Volume tanque hidráulico: 230 l
Dimensões totais (C x L x A): 5 m x 2,7 m x 2,85 m
Peso: 14.000 kg

Estrutura da máquina

• Estrutura em aço certificado usinada em centros CNC para garantir rigidez e precisão
• Construção soldada e aliviada com superfícies de montagem usinadas
• Componentes sujeitos a tração desenhados com raios grandes para reduzir risco de fissuras de solda
• Viga superior pré-tensionável otimizada para minimizar deformações
• Suporte do sistema de medição que compensa deformações sob cargas máximas
• Guias, casquilhos e vedantes dimensionados para absorção ótima de cargas verticais e longa vida útil

Área de trabalho

• Grande avanço, longo curso e mesa estreita para sequências de dobra complexas

Crowning (opcional)

• Crowning motorizado para resultados uniformes ao longo de todo o comprimento de dobra, especialmente em chapas espessas

Sistema hidráulico

• Cilindros hidráulicos projetados e rectificados internamente
• Pistões forjados em aço, temperados, rectificados e cromados
• Blocos e válvulas hidráulicas de fabricantes conceituados para fiabilidade duradoura
• Válvulas de segurança que protegem o sistema em caso de sobrecarga

Batente traseiro

• Desenho robusto e de baixa manutenção
• Dedos do batente ajustáveis rapidamente pela frente com ferramenta de segurança

Braços de suporte frontais

• Braços rígidos em guias lineares, bloqueáveis na posição desejada
• Engrenagens cremalheiras para posicionamento vertical rápido
• Escovas industriais para facilitar manuseio e proteger superfícies

Ferramentas de dobra

• Suportes Promecam (tipo europeu) para ampla seleção de ferramentas
• Ferramentas endurecidas e rectificadas para instalação precisa

Segurança e produtividade

• Sistema de segurança laser AKAS que vigia a área da ferramenta sem limitar funcionalidade
• Conceito de segurança conforme diretivas CE vigentes
• Barreira de luz traseira e protecções laterais robustas asseguram a área de trabalho

Equipamento padrão (seleção)

• DELEM DA-53T controlo táctil 2D (controlo CNC 4 eixos, ecrã a cores)
• Batente traseiro eixo X com guia linear e fuso de esferas
• Crowning motorizado
• Aperto rápido de ferramenta superior
• Sistema de segurança laser AKAS
• Barreira luminosa
• Sistema de fixação de ferramentas europeu
• Ferramenta superior EUROPEAN TYPE (segmentada 835 mm)
• Ferramenta inferior EUROPEAN TYPE 4V H: 60x60 mm
• Pedal com paragem de emergência
• 2 braços de suporte frontais móveis
• 2 dedos de batente reguláveis em altura
• Função ECO de poupança de energia
• Manual de operação

Equipamento opcional (seleção)

• Sistema de batente para eixos X e R
• Batente traseiro para eixos X, R, Z1, Z2 para comprimentos até 3.700 mm
• Extensão do batente traseiro eixo X
• Dedos de batente adicionais
• Braços de suporte adicionais
• Ar condicionado para armário elétrico
• DELEM DA58 2D TX (4 eixos) add-on
• Atualizações DELEM DA66T / DA69T 3D (até 7 eixos)
• PressMax DRM EcoPower (opcional)
• Upgrade ferramenta superior H=67,6 mm → H=105 mm (para 3.700 mm)

Especificações técnicas

• Força de dobra: 220 t
• Comprimento de dobra: 3.700 mm
• Distância entre colunas: 3.100 mm
• Profundidade: 410 mm
• Curso: 265 mm
• Abertura útil: 480 mm
• Largura da mesa: 110 mm
• Altura da mesa: 900 mm
• Curso eixo X: 750 mm
• Velocidade de dobragem: 9 mm/s
• Avanço rápido: 150 mm/s
• Velocidade de retorno: 140 mm/s
• Velocidade eixo X: 600 mm/s
• Potência motor principal: 22 kW
• Volume óleo hidráulico: 230 l
• Dimensões (C x L x A): 5 m x 2,7 m x 2,85 m
• Peso: 14.000 kg
