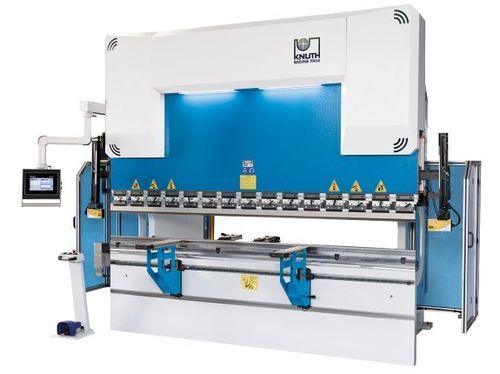

Prensa dobradeira hidráulica AHK V 30220 CNC

CNCde precisão

Visão geral do produto A prensa dobradeira AHK V 30220 CNC foi concebida para operações industriais de dobragem em conformidade com as normas europeias. Integra um ecrã tátil gráfico DELEM para programação CNC e controlo do processo e pode ser configurada com várias opções de batente traseiro conforme as exigências de produção.

Destaques

• Estrutura e componentes usinados com precisão
• Comando gráfico DELEM (DA-53T)
• Sistema de segurança óptico a laser na ferramenta (AKAS)
• Bombagem inferior motorizada opcional para precisão em chapas grossas
• Cilindros hidráulicos concebidos à medida e componentes hidráulicos consolidados

Estrutura da máquina

• Estrutura em aço produzida a partir de material certificado, usinada em centros CNC de alto nível
• Construção soldada com alívio de tensões e superfícies de montagem usinadas
• Viga superior dimensionada para pré-tensão e minimizar deformações
• Suporte do sistema de medição que compensa deformações sob cargas máximas
• Guias, casquilhos e vedantes dimensionados para absorção ótima de carga vertical

Área de trabalho

• Granulação (profundidade de garganta) elevada, curso longo e mesa estreita proporcionam espaço para sequências complexas de dobragem

Bombagem (opcional)

• Bombagem inferior motorizada disponível para garantir resultados uniformes ao longo de toda a extensão de dobra quando se trabalha com chapas mais espessas

Sistema hidráulico

• Cilindros hidráulicos específicos para a máquina, rectificados internamente
• Pistões de aço forjado, temperados, rectificados e niquelados/cromados
• Blocos hidráulicos e válvulas de fabricantes reconhecidos
• Válvulas de segurança para proteger o sistema em condições de sobrecarga

Batente traseiro

• Conceção robusta e de baixa manutenção
• Dedos do batente ajustáveis a partir da frente da máquina com ferramenta de segurança para configuração rápida

Braços de suporte frontais

• Braços de suporte rígidos em guias lineares, bloqueáveis na posição desejada
• Sistema de cremalheira para posicionamento vertical rápido
• Escovas industriais para facilitar a manipulação das chapas e proteger as superfícies

Ferramentas de dobragem

• Suporte de ferramentas estilo Promecam compatível com ampla gama de ferramentas
• Ferramentas temperadas e rectificadas para configuração precisa

Segurança e produtividade

• Sistema de segurança a laser AKAS que monitoriza a zona da ferramenta sem limitar a funcionalidade
• Conceito de segurança conforme as diretivas CE em vigor
• Cortina de luz traseira e proteções laterais robustas para garantir a segurança da área de trabalho

Equipamento de controlo (DELEM)

• DELEM DA-53T: ecrã tátil 10,1", até 4 eixos (Y1/Y2, X, R) em standard
• Navegação por teclas rápidas, cópia de segurança via USB, base de dados de ferramentas/materiais/produtos
• Algoritmos avançados de eixos, funções de programação, opções tandem e offline

Especificações técnicas

• Modelo: AHK V 30220 CNC
• Força de prensagem: 220 t
  Comprimento de dobra: 3.100 mm
  Distância entre colunas: 2.600 mm
  Profundidade de garganta: 410 mm
  Curso: 265 mm
  Abertura: 480 mm
  Largura da mesa: 110 mm
  Altura da mesa: 900 mm
• Curso eixo X: 750 mm
• Velocidade de dobragem: 9 mm/s
  Avanço rápido: 150 mm/s
  Velocidade de retorno: 140 mm/s
  Velocidade de avanço eixo X: 600 mm/s
• Potência do motor principal: 22 kW
• Volume do depósito hidráulico: 350 l
  Dimensões (C x L x A): 4,1 m x 2,6 m x 2,85 m
  Peso: 12.000 kg
