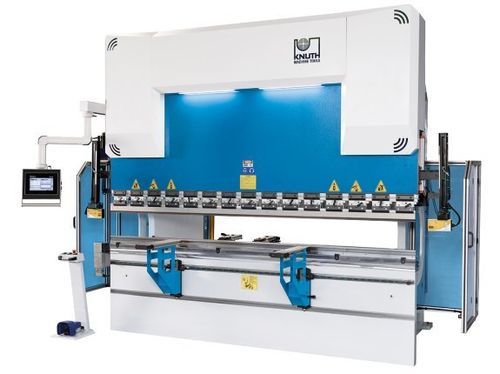

Prensa dobradeira hidráulica AHK V 30320 CNC

CNCde precisão

Visão geral do produto
A AHK V 30320 CNC é uma prensa dobradeira CNC de 320 t com comprimento de dobra de 3.100 mm, concebida para aplicações industriais e produção repetitiva de chapas. Integra controlo gráfico touchscreen DELEM para programação CNC eficiente e controlo multi‑eixo.

Destaques

• Capacidade 320 t e comprimento de dobra 3.100 mm
• Controlo gráfico DELEM para gestão CNC multi‑eixo
• Estrutura em aço soldada, usinada em centros CNC de alto nível
• Sistema de fixação Promecam e ferramentas temperadas e retificadas
• Sistema de segurança óptico laser AKAS na ferramenta

Estrutura da máquina

• Construção em aço certificado, soldaduras sem tensões e superfícies de montagem usinadas
• Viga superior pré‑tensionada para minimizar deformações
• Componentes com grandes raios em zonas solicitadas para reduzir risco de fissuras
• Guias, rolamentos e vedações dimensionados para longa vida útil

Área de trabalho

• Grande vão, curso longo e mesa estreita para facilitar sequências complexas de dobra

Coroamento (dependente do modelo)

• Coroamento inferior motorizado opcional para resultados de dobra consistentes em toda a largura, especialmente em chapas espessas

Sistema hidráulico

• Cilindros hidráulicos concebidos à medida e retificados internamente
• Pistões forjados em aço, temperados, retificados e cromados
• Bloco hidráulico e válvulas de fabricantes reputados; válvulas de segurança contra sobrecargas

Batente traseiro

• Desenho robusto e baixa manutenção; dedos ajustáveis rapidamente a partir da frente

Braços de suporte frontais

• Braços rígidos em guia linear, fixáveis na posição; ajuste vertical rápido por cremalheira; escovas industriais para proteção das superfícies

Ferramentas de dobra

• Porta‑ferramentas Promecam (padrão europeu) compatível com ampla gama de ferramentas; ferramentas temperadas e retificadas para ajuste preciso

Segurança e produtividade

• Sistema de segurança laser AKAS na ferramenta sem limitar funcionalidades
• Conceito de segurança conforme CE; cortina de luz traseira e protecções laterais robustas

Equipamento padrão (seleção)

• Controlo DELEM DA‑53T 4 eixos (ecrã táctil 10,1")
• Batente traseiro eixo X com guia linear e fuso de recirculação de esferas
• Coroamento motorizado, fixação rápida da ferramenta superior, sistema de fixação europeu
• Sistema de segurança AKAS, barreira de luz traseira, pedal com paragem de emergência
• 2 braços de suporte frontais móveis; 2 dedos de batente traseiro reguláveis em altura; modo ECO

Opções (seleção)

• Sistemas de batente para eixos X, R, Z1, Z2 até 3.700 mm
• Dedos adicionais, braços de suporte adicionais, ar condicionado para quadro elétrico
• Atualizações DELEM (DA58/DA66T/DA69T), PressMax DRM EcoPower, aumento de altura da ferramenta superior

Ficha técnica / Brochura
Ficha técnica disponível para este modelo (brochura / datasheet).

Especificações técnicas

• Capacidade de prensa: 320 t
• Comprimento de dobra: 3.100 mm
• Distância entre colunas: 2.600 mm
• Fundo de garganta: 410 mm
• Curso: 265 mm
• Abertura útil: 480 mm
• Largura da mesa: 110 mm
• Altura da mesa: 920 mm
• Curso eixo X: 750 mm
• Velocidade de dobra: 8 mm/s
• Avanço rápido: 140 mm/s
• Velocidade de retorno: 130 mm/s
• Velocidade de avanço eixo X: 600 mm/s
• Potência motor principal: 30 kW
• Volume do depósito hidráulico: 350 l
• Dimensões (C x L x A): 4,1 m x 2,75 m x 3 m
• Peso: 15.600 kg
