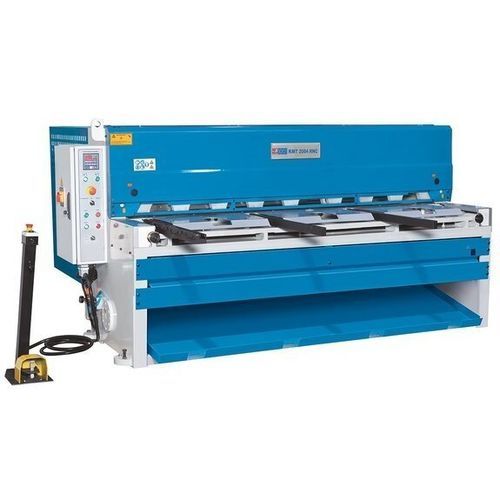

Tesoura elétrica KMT RNC 3004

para chapasguilhotinaCNC

Visão geral
Este modelo da série KMT RNC é uma tesoura guilhotina motorizada concebida para corte de chapas com precisão em ambientes industriais. Reúne um quadro em aço soldado rígido, barra de corte guiada por bloco deslizante e um ângulo de corte reduzido para minimizar deformações. O folga de corte ajusta-se manualmente e o batente traseiro é controlado por NC; a função de retorno ao operador simplifica a manipulação de sucatas curtas.

Destaques

• Estrutura em aço soldado com guia de bloco deslizante para a barra de corte
• Batente traseiro controlado por NC, fácil de programar
• Modos de operação automático, semi-automático e manual
• Facas para inox incluídas; facas superiores reversíveis e facas inferiores com várias arestas
• Folga de corte ajustável manualmente
• Função de retorno ao operador para devolver automaticamente as peças cortadas

Estrutura da máquina

• Construção muito rígida, totalmente soldada, com guia de bloco deslizante de alta precisão para cortes limpos e repetíveis
• Facas especiais incluídas para processamento de aço inoxidável; facas superiores reversíveis, facas inferiores com 4 arestas
• Apoio de retenção contínuo e rígido fixa a chapa imediatamente antes da linha de corte
• Ajuste manual da folga para optimizar o corte conforme o material

Ergonomia

• Função automática de retorno ao operador que traz as peças cortadas de volta à posição do operador, melhorando a produtividade e a segurança
• Batente lateral rígido para facilitar o alinhamento perpendicular das chapas à linha de corte
• Robustos braços de suporte para placas de grande formato
• Rolos de apoio integrados na mesa para facilitar a movimentação e evitar riscos
• Pedal móvel que liberta as mãos do operador para manuseio da peça
• Iluminação LED da linha de corte que cria uma sombra visível para marcação precisa
• Proteção com vista superior para um alinhamento exato
• Pontos de lubrificação e parafusos de ajuste facilmente acessíveis para manutenção

Batente traseiro

• Batente traseiro robusto com fuso de recirculação de esferas e guias lineares para alta precisão de posicionamento
• Batente motorizado para posicionamento preciso em modos automático, semi-automático e manual
• Controlo NC permite programação rápida e simples do batente
• Área de trabalho do batente protegida por cortina de luz
• Opcionalmente disponível dispositivo de retenção da chapa para suportar a função de retorno ao operador

Equipamento

• Componentes elétricos de alta qualidade para funcionamento fiável e elevada disponibilidade
• Cobertura completa da máquina concebida para segurança e facilidade de utilização

Especificações técnicas

• Comprimento de trabalho: 3.060 mm
• Ângulo de corte: 1,3°
• Altura da mesa: 880 mm
• Profundidade da mesa: 455 mm
• Número de braços de suporte: 3
• Curso/comprimento dos braços de suporte: 1.000 mm
• Golpes por minuto: 31 H/min
• Batente traseiro (motorizado): 750 mm
• Capacidade de corte (450 N/mm²): 0,2 mm (mín.) – 4 mm (máx.)
• Capacidade de corte (700 N/mm²): 2 mm (máx.)
• Potência do motor principal: 11 kW
• Dimensões (C x L x A): 3,7 m x 2,35 m x 1,4 m
• Peso: 4.100 kg
