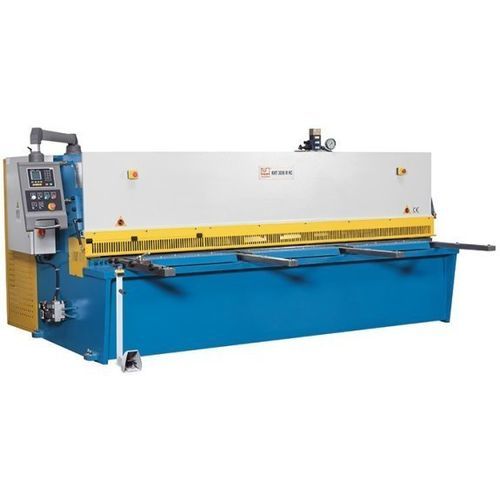

Tesoura hidráulica KHT 4006 M NC

para chapasguilhotinade oscilação

Visão geral
A KHT 4006 M NC é uma guilhotina hidráulica projetada com conceito de viga oscilante. A viga da lâmina desloca‑se num suporte pivotante ancorado ao quadro da máquina, garantindo cortes rectos e evitando o travamento das lâminas superior e inferior. A régua traseira é posicionada com precisão pelo controlador ESTUN E21 NC.

Destaques

• Controlador ESTUN E21 NC para posicionamento preciso da régua traseira
• Fuso de esferas precarregado na régua traseira
• Sistema pneumático de sustentação da chapa
• Lâminas adequadas para aço inox
• Batente angular ajustável e braços de apoio frontais longos

Estrutura da máquina

• Estrutura soldada em aço com alívio de tensões, em desenho de viga oscilante para redução de torção
• A viga de corte move‑se em arco, restabelecendo o folga das lâminas após cada corte
• Vantagens: libertação fiável das peças, qualidade de corte estável, ajuste de folga simplificado

Suporte do material

• Grande mesa de trabalho com rolos de esferas para fácil manuseio e alinhamento das chapas
• Batente angular rígido ajustável e quatro braços de apoio frontais de 1.000 mm

Hidráulica

• Sistema hidráulico fiável e de baixa manutenção, com acesso simplificado para assistência
• Prensores regulados hidraulicamente fixam a chapa perto da linha de corte

Régua traseira

• Sistema de régua traseira robusto, adequado para ambiente de produção
• Fusos de esferas precarregados montados em invólucro protector; velocidade de avanço eixo X: 2.280 mm/min

Equipamento

• Controlador ESTUN E21 NC para cortes únicos e ciclos programados
• Pedal móvel com emergência
• Indicação da linha de corte por gráfico de sombra
• Lâminas superior e inferior preparadas para corte de inox

Segurança

• Protecção contínua para dedos com secção rebatível para melhor visibilidade (rebatível até 1.000 mm)
• Barreira luminosa traseira a proteger a zona de trabalho
• Características de segurança conformes às normas CE em vigor

Especificações técnicas

• Modelo: KHT 4006 M NC
• Controlador: ESTUN E21 NC
• Comprimento de trabalho: 4.000 mm
• Avanço/Projeção: 150 mm
• Ângulo de corte: 1,5°
• Cursos: 12 H/min
• Prensores: 16 posições, capacidade 24,5 t
• Tamanho da mesa: 4.330 mm x 500 mm x 800 mm
• Curso da régua traseira: 1.000 mm (avanço X: 2.280 mm/min)
• Braços de apoio frontais: 4 posições, comprimento 1.000 mm
• Capacidade de corte: até 6 mm @ 450 N/mm²; até 4 mm @ 700 N/mm²; espessura mínima 0,6 mm
• Motor principal: 7,5 kW
• Reservatório hidráulico: 250 l
• Dimensões (CxLxA): 4,63 m x 1,85 m x 1,7 m
• Peso: 8.600 kg
