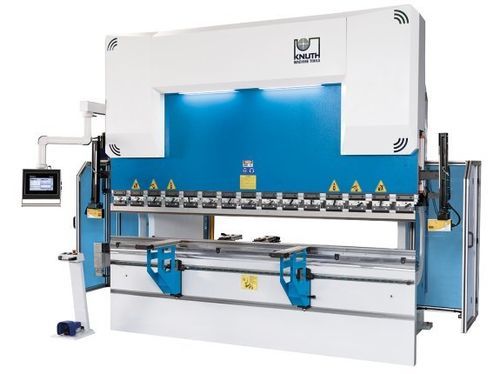

Prensa dobradeira eletro-hidráulica AHK V 30135 CNC

CNCde precisão

Visão geral
A prensa dobradeira AHK V 30135 CNC é uma prensa CNC para trabalho com chapas, desenvolvida conforme normas europeias para uso industrial. Combina desenho moderno, fabrico de alta precisão e controlo gráfico tátil DELEM para resultados de dobra precisos e repetíveis, em produção de série ou unidades únicas.

Destaques

• Usinagem de alta precisão e estrutura em aço rígida
• Componentes hidráulicos e eletrónicos de elevada qualidade
• Controlo CNC gráfico DELEM
• Sistema de segurança ótico a laser AKAS na ferramenta
• Opções para bombagem motorizada e múltiplas configurações de batente traseiro

Estrutura da máquina

• Estrutura em aço certificado, usinada em centros CNC de alta gama para rigidez e precisão dimensional
• Construção soldada e relaxada com grandes raios em peças sujeitas a tração para evitar fissuras de soldadura
• Viga superior pré-tensionável e suporte do sistema de medição para compensar deformações em carga
• Guias, rolamentos de pistão e vedantes dimensionados para absorção ótima de cargas verticais e longa vida útil

Área de trabalho

• Grande avanço, curso longo e mesa estreita para facilitar sequências de dobra complexas

Bombagem (opcional)

• Bombagem inferior motorizada (opcional) que assegura uniformidade na dobra ao longo de todo o comprimento, especialmente em chapas espessas

Sistema hidráulico

• Cilindros hidráulicos desenhados à medida e retificados internamente para desempenho consistente
• Pistões forjados, temperados, retificados e cromados
• Bloco hidráulico e válvulas de fabricantes reputados para fiabilidade de longo prazo
• Válvulas de segurança que protegem o sistema em caso de sobrecarga

Batente traseiro

• Batente traseiro robusto e de baixa manutenção; dedos ajustáveis rapidamente desde a frente para configuração ágil

Braços de suporte frontais

• Braços de suporte rígidos em guias lineares, traváveis na posição; cremalheira para posicionamento vertical rápido
• Escovas industriais que protegem a superfície da chapa e facilitam a manobra

Ferramentas de dobra

• Suportes de ferramenta Promecam (estilo europeu) compatíveis com ampla variedade de ferramentas
• Ferramentas endurecidas e retificadas para ajuste preciso e repetível

Segurança e produtividade

• Sistema de segurança a laser AKAS que vigia a zona da ferramenta sem limitar a funcionalidade
• Conceito de segurança em conformidade com as diretivas CE em vigor; cortina luminosa traseira e proteções laterais robustas

Especificações técnicas

• Capacidade da prensa: 135 t
• Comprimento de dobra: 3.100 mm
• Distância entre colunas: 2.600 mm
• Avanço (overhang): 410 mm
• Curso do veio: 265 mm
• Abertura: 480 mm
• Largura da mesa: 110 mm
• Altura da mesa: 900 mm
• Curso eixo X: 750 mm
• Velocidade de dobra: 10 mm/s
• Avanço rápido: 160 mm/s
• Velocidade de retorno: 130 mm/s
• Velocidade de avanço eixo X: 600 mm/s
• Potência do motor principal: 15 kW
• Volume do reservatório hidráulico: 230 l
• Dimensões (C x L x A): 4,05 m x 2,55 m x 2,75 m
• Peso aproximado: 9.000 kg
