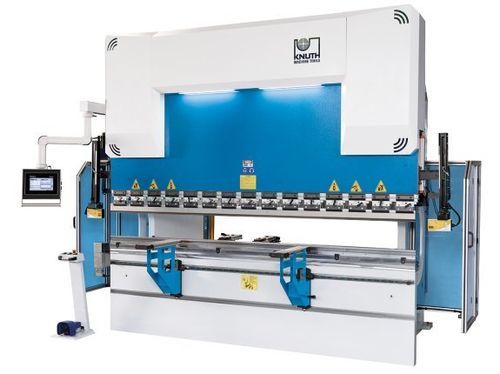

Prensa dobradeira hidráulica AHK V 20060 CNC

CNCde precisão

Apresentação
A série AHK V 20060 CNC atende aos padrões europeus modernos para dobradeiras industriais. Desenvolvidas com tecnologia de projeto avançada e fabricadas em linhas de produção modernas, estas máquinas oferecem precisão, fiabilidade e repetibilidade. A série está equipada com comando gráfico tátil DELEM para programação CNC eficiente e controlo total do processo. Existem várias opções de batente traseiro e acessórios para adaptar a máquina a diferentes requisitos de produção.

Destaques

• Elevada qualidade de usinagem
• Componentes hidráulicos e eletrónicos de primeira classe
• Comando CNC DELEM com ecrã tátil
• Sistema de segurança óptico a laser AKAS na ferramenta
• Soluções de detalhe que poupam tempo na produção

Construção e detalhes da máquina
Estrutura da máquina

• Estrutura em aço certificado para estabilidade e precisão
• Estruturas soldadas aliviadas de tensões e usinadas em centros CNC
• Peças sujeitas a cargas concebidas com grandes raios para evitar fissuras de soldadura
• Viga superior sobredimensionada e pré-carregada para minimizar deformações
• Suportes do sistema de medição concebidos para compensar desvios sob carga máxima
• Guias, rolamentos e vedantes dimensionados para longa vida útil

Área de trabalho

• Grande saliência, grande curso e mesa estreita para sequências de dobra complexas

Bombagem (opcional)

• Bombagem motorizada na mesa inferior (conforme versão): assegura resultados de dobra precisos ao longo de todo o comprimento, especialmente em chapas espessas

Sistema hidráulico

• Cilindros hidráulicos projectados à medida e rectificados internamente
• Êmbolos em aço forjado, endurecidos, rectificados e cromados
• Blocos e válvulas hidráulicas de fabricantes reconhecidos para fiabilidade a longo prazo
• Válvulas de segurança que protegem o sistema em caso de sobrecarga

Batente traseiro

• Design robusto e de baixa manutenção
• Dedos do batente ajustáveis rapidamente a partir da frente com ferramenta de segurança

Braços de apoio frontais

• Braços de apoio estáveis que deslizam em guias lineares e podem ser fixados na posição
• Encravamento por cremalheira para posicionamento vertical rápido
• Escovas industriais robustas para protecção da chapa

Ferramentas de dobra

• Porta-ferramentas tipo Promecam (europeu) para ampla selecção de ferramentas
• Ferramentas endurecidas e rectificadas para ajustamentos precisos

Segurança e produtividade

• Sistema de segurança a laser AKAS que monitoriza a área da ferramenta sem limitar a sua funcionalidade
• Conceito de segurança conforme às directivas CE em vigor
• Cortina de luz traseira e protecções laterais robustas para assegurar a área de trabalho

Comando padrão (exemplo)
Comando DELEM DA-53T tátil CNC:

• Controlo CNC até 4 eixos (Y1, Y2 + 2 eixos auxiliares), ecrã TFT multitouch a cores de 10,1"
• Navegação por teclas rápidas e interface gráfica para programação facilitada
• Funções máquina: Y1-Y2, X, eixo R e bombagem; possibilidade de configurar segundo eixo do batente como Z
• Porta USB para backup/restore de peças e ferramentas
• Suporta servo e inversor; algoritmos avançados para controlo do eixo Y
• Opções: TandemLink, software offline Profile-53TL

Equipamento padrão (exemplos)

• Comando DELEM DA-53T 2D (CNC tátil)
• Batente traseiro para eixo X com guias lineares e fusos de esferas pré-carregados
• Bombagem motorizada (conforme versão)
• Porta-ferramentas macho de ação rápida
• Sistema de segurança óptico a laser AKAS
• Cortina de luz traseira
• Alojamento de ferramentas europeu
• Matrizes compatíveis formato europeu
• Pedal com botão de paragem de emergência
• Dois braços de suporte frontais deslocáveis
• Dedos do batente traseiro reguláveis em altura
• Modo ECO para poupança de energia
• Manual do utilizador

Equipamento opcional (exemplos)

• Sistemas de batente traseiro para eixos X e R
• Extensões de batente para eixo X
• Dedos adicionais para batente traseiro
• Braço de apoio adicional
• Ar condicionado para armário elétrico
• Capacidades superiores e variantes de controlo DELEM (DA58/DA66T/DA69T)
• Acessórios PressMax DRM EcoPower (conforme tonagem)

Especificações técnicas

• Capacidade de dobra: 60 t
• Comprimento de dobra: 2.100 mm
• Distância entre colunas: 1.600 mm
• Voladizo: 310 mm
• Curso: 210 mm
• Abertura: 425 mm
• Largura da mesa: 110 mm
• Altura da mesa: 900 mm
• Curso eixo X: 750 mm
• Velocidade de dobra: 10 mm/s
• Avanço rápido: 190 mm/s
• Velocidade de retorno: 120 mm/s
• Velocidade de avanço eixo X: 600 mm/s
• Potência do motor principal: 7,5 kW
• Volume do depósito hidráulico: 140 l
• Dimensões (C x L x A): 3,1 m x 2,5 m x 2,52 m
• Peso: 5.400 kg
