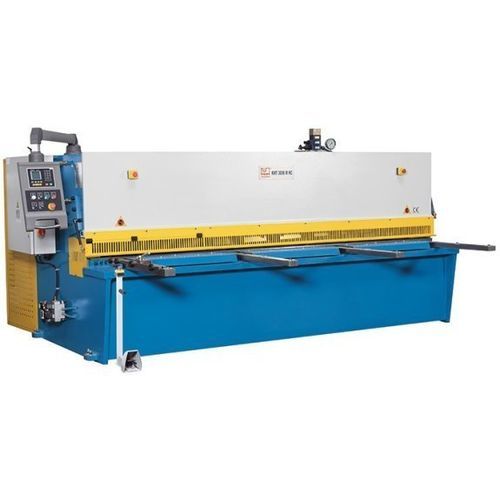

Tesoura hidráulica KHT 4010 M NC

para chapasguilhotinade oscilação

Visão geral
A KHT 4010 M NC é uma tesoura guilhotina hidráulica com projeto de viga oscilante, concebida para cortes retos e baixa torção. Equipada com controle NC ESTUN E21 para posicionamento preciso do batente traseiro, é indicada para ambientes de produção industrial.

Destaques

• Controle ESTUN E21 NC para posicionamento preciso
• Batente traseiro com fuso de esferas pré-carregado
• Dispositivo pneumático de sustentação para chapas finas
• Facas superior e inferior adequadas para aço inox
• Batente angular ajustável e projeção da linha de corte (sombra)

Área de trabalho (dados técnicos)
Comprimento de trabalho: 4.000 mm
Salto (throat depth): 150 mm
Ângulo de corte: 1,5°
Cursos por minuto: 8 H/min
Posições de fixação: 15
Capacidade de fixação: 36 t
Tamanho da mesa: 4.330 mm x 550 mm x 800 mm

Batente traseiro (dados técnicos)
Curso do batente traseiro: 1.000 mm
Velocidade de avanço eixo X: 2.280 mm/min

Braços de suporte frontais (dados técnicos)
Número de braços de suporte: 4 posições
Comprimento dos braços: 1.000 mm

Capacidades de corte (dados técnicos)
Espessura da chapa (max.) - 450 N/mm²: 10 mm
Espessura da chapa (min.) - 400 N/mm²: 1 mm
Espessura da chapa (max.) - 700 N/mm²: 6 mm
Espessura da chapa (min.) - 700 N/mm²: 1 mm

Transmissão & hidráulica (dados técnicos)
Potência do motor principal: 15 kW
Volume do tanque hidráulico: 300 l

Dimensões & peso
Dimensões (C x L x A): 4,65 m x 1,9 m x 1,76 m
Peso: 10.000 kg

Estrutura da máquina

• Estrutura soldada em aço com alívio de tensões e geometria de viga oscilante que restaura automaticamente o folga entre as lâminas após cada corte.
• Projeto que reduz torção, melhora a liberação da peça e prolonga a vida útil das lâminas.

Suporte do material

• Grande mesa com esferas de rolagem e batente angular ajustável para alinhamento rápido e seguro.
• Braços de suporte longos e robustos para chapas de grandes dimensões.

Hidráulica

• Sistema hidráulico fiável, de baixa manutenção, concebido para uso em produção.
• Pressões de fixação hidráulicas reguláveis para segurar a chapa junto à linha de corte durante a operação.

Sistema de batente traseiro

• Batente traseiro robusto com fusos de esferas protegidos e pré-carregados, adequado a ambientes de produção exigentes.
• Controle ESTUN E21 para posicionamento preciso em cortes unitários e em programas.

Equipamento

• Pedal móvel com botão de paragem de emergência
• Projeção da linha de corte (sombra) para alinhamento preciso
• Lâminas aptas para inox; conjuntos adicionais de lâminas opcionais

Segurança

• Proteção contínua para dedos, dobrável até 1.000 mm para melhor visibilidade
• Barreira luminosa traseira e conformidade com normas CE

Especificações técnicas

• Modelo: KHT 4010 M NC
• Marca: KNUTH
• Comprimento de trabalho: 4.000 mm
• Curso do batente traseiro: 1.000 mm (fusos de esferas pré-carregados)
• Salto: 150 mm
• Ângulo de corte: 1,5°
• Cursos por minuto: 8 H/min
• Posições de fixação: 15 (36 t)
• Velocidade avanço eixo X: 2.280 mm/min
• Tamanho da mesa: 4.330 x 550 x 800 mm
• Capacidades de corte: até 10 mm @450 N/mm²; até 6 mm @700 N/mm² (mín 1 mm)
• Motor principal: 15 kW
• Tanque hidráulico: 300 l
• Dimensões: 4,65 m x 1,9 m x 1,76 m
• Peso: 10.000 kg
