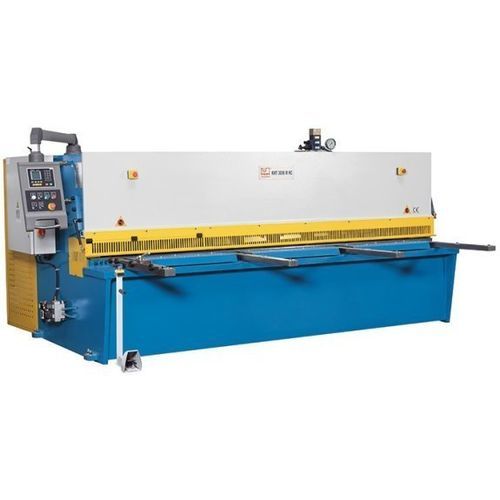

Tesoura hidráulica KHT 2506 M NC

para chapasguilhotinade oscilação

Visão geral do produto
A KHT 2506 M NC é uma tesoura guilhotina hidráulica construída em projeto de viga oscilante. A viga de corte é guiada por um mancal pivotante ancorado no bastidor, permitindo cortes retos e evitando o encravamento entre lâmina superior e inferior. O batente traseiro é posicionado com precisão pelo controlador ESTUN E21 NC.

Destaques

• Controle ESTUN E21 NC para posicionamento preciso
• Batente traseiro com fusos de esferas pré‑carregados
• Dispositivo pneumático de elevação da chapa
• Lâminas superior e inferior aptas para aço inoxidável
• Batente angular ajustável e braços de suporte longos

Bastidor da máquina

• Bastidor em aço soldado com alívio de tensões, em construção de viga oscilante.
• A viga de corte efetua movimento de oscilação que restaura o jogo entre as lâminas após cada corte, reduzindo torções.
• Vantagens: liberação confiável da peça, maior vida útil das lâminas, ajuste de folga simplificado.

Suporte de material

• Grande mesa de trabalho com esferas de rolagem para manuseio suave.
• Batente angular rígido e ajustável para alinhamento preciso da chapa.
• Braços de suporte frontais longos e robustos (3 posições, 1.000 mm) para chapas grandes.

Hidráulica

• Sistema hidráulico confiável e de baixa manutenção, com acesso fácil para serviço.
• Prensadores regulados hidraulicamente fixam a chapa próximos à linha de corte durante a operação.

Batente traseiro

• Sistema de batente traseiro robusto, adequado para ambientes de produção exigentes.
• Fusos de esferas pré‑carregados montados em proteção para durabilidade e precisão; velocidade de avanço eixo X: 2.280 mm/min.

Equipamento

• Controle ESTUN E21 NC de fácil operação para cortes únicos e ciclos programados.
• Pedal móvel com interruptor de parada de emergência.
• Linha de corte por sombra para alinhamento visual exato.
• Lâminas padrão com 4 arestas de corte, aptas para inox.

Segurança

• Proteção contínua para dedos com seção rebatível (rebatível até 1.000 mm) para melhor visibilidade da linha de corte.
• Barreira de luz traseira protege a área de trabalho; conceito de segurança conforme normas CE aplicáveis.

Equipamento padrão (selecionado)

• Controle NC ESTUN E21S
• Suporte pneumático para chapa
• Batente traseiro controlado por NC
• Linha de corte por sombra
• Braços de suporte frontais (3 posições, 1.000 mm)
• Pedal com parada de emergência
• Ajuste manual da folga de corte
• Proteção contínua com seção rebatível
• Sistema de segurança para área traseira (barreira de luz)
• Lâminas padrão para inox (4 arestas)
• Batente angular ajustável; ferramentas e manual de operação

Especificações técnicas

• Modelo: KHT 2506 M NC
• Comprimento de trabalho: 2.500 mm
• Avanço livre (profundidade): 150 mm
• Ângulo de corte: 1,5°
• Golpes por minuto: 18 H/min
• Prensadores: 10 posições; capacidade de prensagem: 15 t
• Tamanho da mesa: 2.820 mm x 400 mm x 800 mm
• Batente traseiro: 1.000 mm; velocidade de avanço eixo X: 2.280 mm/min
• Braços de suporte frontais: 3 posições, 1.000 mm
• Capacidade de corte: (450 N/mm²) máx 6 mm; (700 N/mm²) máx 4 mm; mín 0,6 mm
• Potência motor principal: 7,5 kW
• Volume do reservatório hidráulico: 190 l
• Dimensões (C x L x A): 3,13 m x 1,53 m x 1,6 m
• Peso: 5.000 kg
