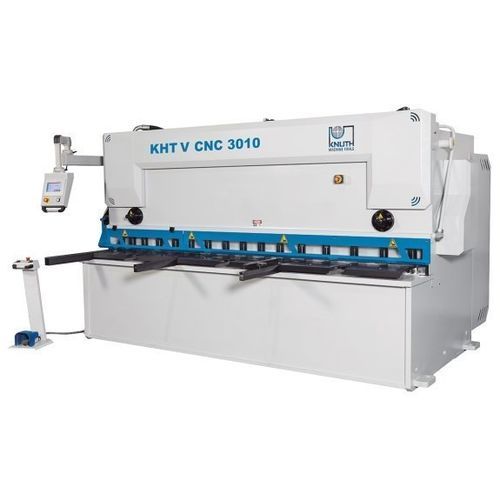

Tesoura hidráulica KHT V 3010 CNC

para chapasguilhotinaCNC

Descrição geral
A tesoura guilhotina hidráulica KHT V 3010 CNC foi projetada para o corte industrial de chapas onde são exigidos precisão, repetibilidade e alta disponibilidade. A barra de corte guiada com ângulo ajustável minimiza torções na peça e reduz retrabalhos. O comando tátil Cybelec automatiza folga de lâmina, ângulo e comprimento de corte. As lâminas padrão são adequadas para aço inoxidável e um batente traseiro robusto garante posicionamento preciso. Uma gama de acessórios amplia as aplicações.

Destaques

• Comando Cybelec Touch 8 (CybTouch 8 G)
• Batente traseiro controlado com fuso de esferas pré-carregado
• Ajuste controlado da folga da lâmina
• Ajuste controlado do ângulo de corte
• Lâminas superior e inferior adequadas para aço inoxidável
• Operação por pedal com parada de emergência
• Modo ECO para redução do consumo de energia

Estrutura da máquina

• Estrutura robusta soldada, aliviada após soldagem para alta rigidez
• Usinagem da estrutura em centro 5 eixos em uma única fixação para garantir precisão
• Componentes sujeitos à tração projetados com grandes raios para evitar fissuras
• Mesa com suporte de lâmina inferior e barra de corte projetada para minimizar torção e otimizar distribuição de carga
• Pintura em duas camadas com processo moderno de secagem (cada camada ≥ 60 µm)

Suporte de material

• Grande mesa de trabalho com esferas de rolagem para manuseio facilitado
• Batente angular lateral rígido para alinhamento seguro da chapa
• Braços de apoio frontais longos e robustos para chapas de grande dimensão

Hidráulica

• Pistões polidos em ambos os cilindros hidráulicos (qualidade de superfície 2 µm) para longa vida útil das vedações
• Corpos de cilindro forjados em material SAE 1040 de alta resistência
• Sistema hidráulico confiável, de baixa manutenção e de fácil assistência
• Prensadores hidráulicos reguláveis mantêm a chapa próxima à linha de corte durante a operação

Batente traseiro e comando

• O utilizador introduz comprimento, espessura e resistência do material; o comando seleciona automaticamente folga, ângulo e comprimento de corte
• Batente traseiro robusto adequado a ambientes de produção exigentes
• Guias lineares e fusos de esferas pré-carregados montados em invólucro de proteção

Equipamento

• Componentes elétricos de fabricantes reputados para alta disponibilidade
• Lâmina superior com 2 gumes e lâmina inferior com 4 gumes (adequadas para aço inoxidável)
• Pedal com parada de emergência; posição do pedal flexível
• Modo ECO disponível para economia de energia (desligamento automático da bomba após paragens longas, reinício via comando)

Segurança

• Conceito de segurança conforme regulamentos CE vigentes
• Sistema de barreira luminosa traseira para proteção da área de trabalho

Características / especificações técnicas

• Modelo: KHT V 3010 CNC
• Comprimento de trabalho: 3.050 mm
• Profundidade (throat): 150 mm
• Ângulo de corte: 0,5° - 2°
• Cursos por minuto: 10 H/min - 19 H/min
• Prensadores: 16 posições
• Capacidade de prensagem: 25 t
• Tamanho da mesa: 3.380 mm x 550 mm x 830 mm
• Batente traseiro: 1.000 mm
• Velocidade avanço eixo X (batente): 9.000 mm/min
• Braços de suporte frontais: 2 posições
• Comprimento dos braços: 1.000 mm
• Capacidade de corte (450 N/mm²): 10 mm (máx)
• Capacidade de corte (700 N/mm²): 6 mm (máx)
• Potência motriz principal: 22 kW
• Volume do tanque hidráulico: 200 l
• Dimensões (C x L x A): 4,15 m x 3,6 m x 2,1 m
• Peso: 9.600 kg
