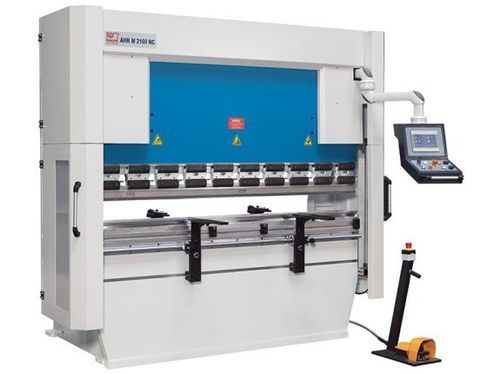

Prensa dobradeira hidráulica AHK M 1540

NCde precisão

Descrição do produto
A série AHK M é uma alternativa NC moderna e económica às prensas dobradeiras CNC. Projetada para operadores que preferem reduzir a programação CNC mantendo normas de segurança atuais. O batente traseiro nos eixos X e R e os batentes de profundidade nos cilindros podem ser posicionados pelo ecrã tátil, ou as sequências de dobra podem ser armazenadas no controlo NC para execução automática. Adequada para produção repetitiva de peças com materiais e contornos recorrentes.

Destaques

• Estrutura soldada em aço aliviada de tensões
• Introdução direta do ângulo para configuração mais rápida
• Controlo NC com HMI de ecrã tátil
• Batente traseiro motorizado com eixos X e R
• Matriz superior segmentada estilo europeu

Estrutura da máquina e matriz superior

• Chassi em aço soldado de alta precisão e baixa tensão com viga de dobragem rígida e cilindros hidráulicos em ambos os lados
• Grande alcance e mesa estreita proporcionam espaço livre para sequências de dobra complexas

Hidráulica

• Unidade hidráulica com depósito de 120 l posicionada na parte superior do chassi para poupar espaço e aumentar a rigidez
• Eixo de torção que liga os batentes de profundidade dos dois cilindros para posicionamento preciso da viga superior

Braços de suporte frontais

• Braços de suporte reguláveis em altura, robustos para auxiliar a manipulação
• Rebordo de batente na superfície de apoio para facilitar o alinhamento da peça

Ferramentas de dobra

• Montagens de ferramentas Promecam compatíveis com ampla gama de ferramentas de dobra
• Sistema de fixação manual de acção rápida para reduzir tempos de troca
• Matriz inferior 4V de série para cobrir um amplo espectro de peças

Segurança e produtividade

• Conceito de segurança baseado nas normas CE vigentes
• Cortinas de luz e sistemas de segurança ópticos para proteger a área de trabalho

Comando

• HMI com ecrã táctil claro e organizado que apresenta todas as funções
• O operador pode introduzir directamente o ângulo de dobra para uma rápida configuração
• O controlo NC calcula automaticamente a posição do batente de profundidade com base na espessura da chapa e nos dados da ferramenta
• Três modos: Manual (posicionamento motorizado dos eixos), Semi-automático (eixos posicionados aos valores introduzidos), Automático (execução de sequências programadas)
• Até 500 conjuntos de dados armazenáveis na memória interna; backup e importação via USB e ligação de rede

Batente traseiro

• Batente traseiro controlado por NC para elevada estabilidade e precisão
• Fusos de esferas pré-carregados e guias lineares de grande dimensão, baixa manutenção
• Eixo R motorizado para ajuste preciso da altura do batente
• Posicionamento lateral dos dedos do batente sobre guias lineares de funcionamento suave

Especificações técnicas

• Modelo: AHK M 1540 NC
• Tipo: Dobradeira (pressa)
• Força de pressão: 40 t
• Comprimento de dobra: 1550 mm
• Distância entre colunas: 1260 mm
• Protrusão (boca): 320 mm
• Curso: 160 mm
• Abertura: 380 mm
• Largura da mesa: 100 mm
• Curso eixo X: 600 mm
• Curso eixo R: 140 mm
• Velocidade de dobra: 10 mm/s
• Avanço rápido: 80 mm/s
• Velocidade de retorno: 60 mm/s
• Potência motor principal: 5,5 kW
• Potência motor X: 0,75 kW
• Potência motor R: 0,25 kW
• Volume do depósito hidráulico: 120 l
• Dimensões (C x L x A): 2 m x 1,6 m x 2,23 m
• Peso: 3450 kg
• Comando: Ecrã táctil NC (Weintek 7") modos Manual / Semi-automático / Automático
