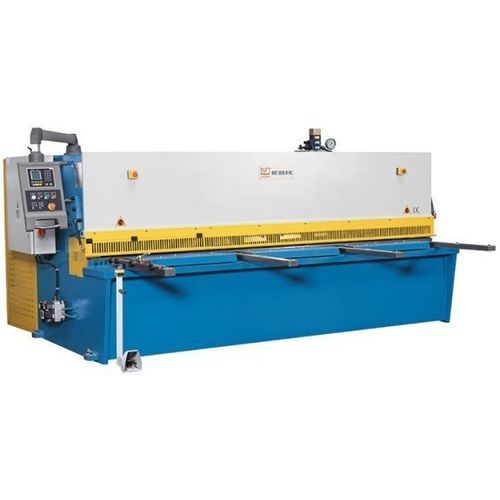

Tesoura hidráulica KHT 2006 M NC

para chapasguilhotinade oscilação

Visão geral
A tesoura guilhotina hidráulica KHT 2006 M NC utiliza um projeto de viga oscilante para proporcionar cortes retos e consistentes. A barra de corte é guiada num rolamento pivotante ancorado no corpo da máquina, evitando o bloqueio das lâminas superior e inferior. O batente traseiro robusto é posicionado com precisão pelo controlador NC ESTUN E21.

Destaques

• Controlador ESTUN E21 para posicionamento preciso
• Batente traseiro com fusos de esferas pré‑carregados
• Sistema pneumático de elevação da chapa
• Lâminas adequadas para aço inoxidável
• Batente angular ajustável

Área de trabalho (dados técnicos)
Comprimento de trabalho: 2.000 mm
Comprimento de trabalho (profundidade de inserção 750 mm): 1.900 mm
Profundidade da garganta: 150 mm
Ângulo de corte: 1,5°
Cursos por minuto: 20 H/min
Arrastes/pressões: 9 posições
Capacidade de pressão: 14 t
Tamanho da mesa: 2.270 mm x 400 mm x 800 mm

Batente traseiro
Batente traseiro: 1.000 mm
Velocidade de avanço eixo X: 2.280 mm/min

Braços de suporte frontais
Número de braços de suporte: 3 posições
Comprimento dos braços: 1.000 mm

Capacidades de corte
Espessura placa (máx.) – 450 N/mm²: 6 mm
Espessura placa (mín.) – 400 N/mm²: 0,6 mm
Espessura placa (máx.) – 700 N/mm²: 4 mm
Espessura placa (mín.) – 700 N/mm²: 0,6 mm

Potência de acionamento
Potência do motor principal: 7,5 kW
Volume do reservatório hidráulico: 190 l

Medidas e pesos
Dimensões (C x L x A): 2,5 m x 2,15 m x 1,9 m
Peso: 4.500 kg

Detalhes do produto

• Estrutura da máquina: Estrutura soldada em aço, aliviada de tensões, com design de viga oscilante. A barra de corte oscila, restabelecendo automaticamente a folga entre as lâminas após cada corte — reduzindo torções e prolongando a vida útil da lâmina.
• Suporte do material: Mesa ampla com rolamentos esféricos e batente angular rígido e ajustável para alinhamento seguro. Braços de suporte longos e robustos para chapas de grandes dimensões.
• Hidráulica: Sistema hidráulico fiável e de baixa manutenção. Pressões reguláveis fixam a chapa próxima à linha de corte durante a operação.
• Batente traseiro: Sistema robusto adequado à produção exigente, com fusos de esferas pré‑carregados montados em protecção.
• Equipamento: Controle ESTUN E21 para posicionamento preciso em cortes unitários e programas; pedal móvel com botão de emergência; indicação da linha de corte por sombra; lâminas adequadas para inox.
• Segurança: Proteção contínua anti‑dedos rebatível até 1.000 mm para melhor visibilidade da linha de corte; conformidade com normas CE; barreira de luz traseira para proteção da área de trabalho.

Especificações técnicas

• Modelo: KHT 2006 M NC
• Comprimento de trabalho: 2.000 mm
• Profundidade da garganta: 150 mm
• Ângulo de corte: 1,5°
• Cursos: 20 H/min
• Capacidade de pressão: 14 t
• Tamanho da mesa: 2.270 x 400 x 800 mm
• Batente traseiro: 1.000 mm
• Velocidade avanço eixo X: 2.280 mm/min
• Braços de suporte: 3 posições, comprimento 1.000 mm
• Capacidade de corte: até 6 mm @450 N/mm²; até 4 mm @700 N/mm²; espessura mínima 0,6 mm
• Motor principal: 7,5 kW
• Volume reservatório hidráulico: 190 l
• Dimensões gerais: 2,5 m x 2,15 m x 1,9 m
• Peso: 4.500 kg
