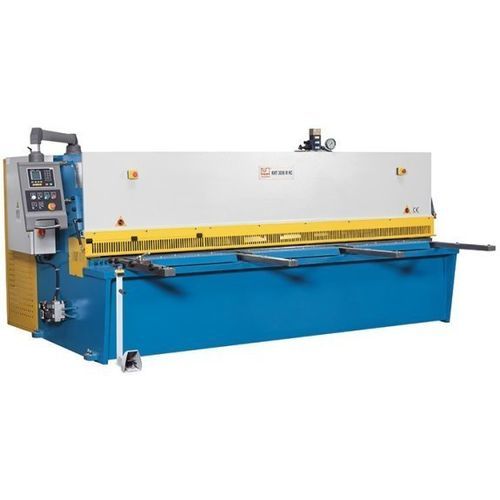

Tesoura hidráulica KHT 3008 M NC

para chapasguilhotinade oscilação

Descrição
A KHT 3008 M NC é uma tesoura guilhotina hidráulica de viga oscilante concebida para cortes muito retos e libertação fiável das peças cortadas. A viga de corte é guiada num apoio pivotante ancorado ao corpo da máquina, e o batente traseiro é posicionado com precisão através do comando ESTUN E21 NC.

Destaques

• Comando numérico ESTUN E21 NC
• Batente traseiro com fusos de esferas pré-carga
• Dispositivo pneumático de elevação da chapa
• Facas superiores e inferiores adequadas para aço inox
• Batente angular ajustável

Área de trabalho
Comprimento de trabalho: 3.200 mm
Profundidade de garganta: 150 mm
Ângulo de corte: 1,5°
Cursos por minuto: 10 H/min
Posições do prensor: 13
Capacidade de prensão: 26 t
Tamanho da mesa: 3.530 mm x 500 mm x 800 mm

Batente traseiro
Curso do batente traseiro: 1.000 mm
Velocidade de avanço eixo X: 2.280 mm/min

Braços de suporte frontais
Número de braços: 3
Comprimento dos braços: 1.000 mm

Capacidades de corte
Espessura máx. (450 N/mm²): 8 mm
Espessura mín. (400 N/mm²): 0,8 mm
Espessura máx. (700 N/mm²): 5 mm
Espessura mín. (700 N/mm²): 0,8 mm

Potência de acionamento
Potência do motor principal: 11 kW
Volume do depósito hidráulico: 250 l

Dimensões e pesos
Dimensões (C x L x A): 3,85 m x 1,85 m x 1,76 m
Peso: 8.300 kg

Detalhes do produto

• Estrutura da máquina: quadro soldado em aço, alívio de tensões, design de viga oscilante que restabelece o espaçamento entre as facas após cada corte.
• Suporte do material: grande mesa com roletes de esferas e batente angular rígido; braços longos e robustos para manipulação de chapas grandes.
• Hidráulica: sistema fiável e de baixa manutenção; prensas hidráulicas reguláveis para fixar a chapa junto à linha de corte.
• Batente traseiro: sistema robusto para ambientes de produção exigentes; fusos de esferas pré-carregados em caixa de proteção.
• Equipamento: ESTUN E21 NC para posicionamento preciso (cortes únicos e programas); pedal móvel com botão de paragem de emergência; projeção por sombra para alinhamento da linha de corte; facas adequadas para inox.
• Segurança: proteção de dedos ao longo de todo o comprimento com secção basculante (1000 mm) para melhor visibilidade; barreira luminosa traseira; conformidade com normas CE.

Equipamento standard

• Comando NC ESTUN E21S (posicionamento do batente, capacidade de programa)
• Dispositivo pneumático de elevação da chapa
• Batente traseiro controlado por NC
• Linha de corte por sombra
• Braços de suporte frontais (3 posições; 1.000 mm)
• Pedal com paragem de emergência
• Ajuste manual do jogo de corte
• Proteção de dedos com secção basculante
• Barreira luminosa traseira
• Facas para aço inox
• Ferramentas de operação e manual

Equipamento opcional

• Arrefecedor de óleo hidráulico (recomendado para produção em série)
• Lubrificação central automática
• Conjunto de facas adicional (facas com várias arestas de corte)

Especificações técnicas

• Modelo: KHT 3008 M NC
• Comprimento de trabalho: 3.200 mm
• Profundidade de garganta: 150 mm
• Ângulo de corte: 1,5°
• Cursos: 10 H/min
• Posições do prensor: 13
• Capacidade de prensão: 26 t
• Tamanho da mesa: 3.530 x 500 x 800 mm
• Batente traseiro: 1.000 mm
• Velocidade de avanço: 2.280 mm/min
• Braços de suporte: 3 × 1.000 mm
• Capacidade de corte (450 N/mm²): 0,8–8 mm
• Capacidade de corte (700 N/mm²): 0,8–5 mm
• Motor principal: 11 kW
• Volume tanque hidráulico: 250 l
• Dimensões: 3,85 m x 1,85 m x 1,76 m
• Peso: 8.300 kg
