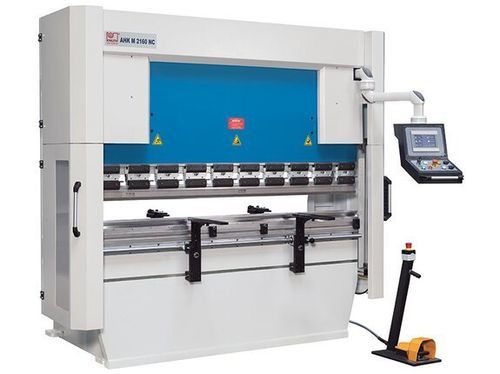

Prensa dobradeira hidráulica AHK M 2160

NCde precisão

Visão geral
A AHK M 2160 NC é uma prensa dobradeira NC compacta desenvolvida como alternativa económica às prensas dobradeiras CNC completas. É adequada para produção de peças e perfis recorrentes que exigem rapidez de setup e repetibilidade. O batente traseiro (eixos X e R) e os batentes de profundidade posicionam‑se via ecrã tátil; sequências de dobra podem ser gravadas no controlo NC para operação semiautomática ou automática.

Destaques

• Estrutura em aço soldada com alivio de tensões
• Introdução direta do ângulo de dobra no ecrã
• Controlo NC com HMI tátil
• Batente traseiro motorizado com eixos X e R
• Ferramenta superior de estilo europeu segmentada (4V)

Área de trabalho (valores selecionados)
Força de pressão: 60 t
Comprimento de dobra: 2.100 mm
Distância entre colunas: 1.700 mm
Profundidade da garganta: 320 mm
Curso: 160 mm
Abertura livre: 380 mm
Largura da mesa: 100 mm

Deslocamentos
Curso eixo X: 600 mm
Curso eixo R: 140 mm

Alimentação
Velocidade de dobra: 10 mm/s
Avanço rápido: 75 mm/s
Velocidade de retorno: 55 mm/s

Potência de acionamento
Motor principal: 7,5 kW
Motor eixo X: 0,75 kW
Motor eixo R: 0,25 kW

Dimensões e peso
Reservatório hidráulico: 120 l
Dimensões totais L x W x H: 2,45 m x 1,6 m x 2,23 m
Peso: 4.340 kg

Estrutura da máquina e ferramenta superior

• Estrutura em aço soldado de alta precisão com alivio de tensões, viga de dobra rígida e cilindros hidráulicos em ambos os lados
• Grande avanço e mesa estreita oferecem espaço para sequências de dobra complexas

Hidráulica

• Unidade hidráulica com reservatório posicionada na parte superior do chassis para poupar espaço e aumentar a rigidez
• Eixo de torção que liga os batentes de profundidade de ambos os cilindros para posicionamento exato da viga superior

Braços de suporte frontais

• Braços de suporte ajustáveis em altura, robustos, facilitam a manipulação das peças
• Rebordo de batente na superfície de apoio ajuda no alinhamento

Ferramentas de dobra

• Suportes Promecam para ampla compatibilidade de ferramentas
• Sistema de aperto manual de ação rápida para reduzir tempos de troca
• Matriz 4V segmentada para um amplo espectro de peças

Segurança e produtividade

• Conceito de segurança conforme regulamentos CE em vigor
• Cortinas de luz protegem a área de trabalho

Controlo
A máquina é operada através de um ecrã tátil claro que apresenta todas as funções. O operador pode introduzir diretamente o ângulo de dobra desejado. Com base na espessura da chapa e nos dados de ferramenta armazenados, o controlo NC calcula automaticamente a posição do batente de profundidade para acelerar a configuração e garantir precisão repetível. Três modos de funcionamento: manual, semiautomático e automático. Em manual, os eixos são posicionados por movimento motorizado e os valores são mostrados no ecrã. Em semiautomático, o controlo posiciona os eixos conforme os valores introduzidos. Em automático, as sequências programadas são executadas automaticamente. Até 500 conjuntos de dados podem ser guardados internamente; backup e importação/exportação via USB ou ligação de rede no painel de controlo são suportados.

Batente traseiro

• Batente traseiro controlado por NC para posicionamento estável e repetível
• Guias lineares e fusos de esferas de grande dimensão pré‑carregados, de baixa manutenção
• Eixo R motorizado para ajuste preciso da altura do batente
• Posicionamento lateral dos dedos do batente em guiamento linear duplo de deslocamento suave

Especificações técnicas

• Modelo: AHK M 2160 NC
• Força de pressão: 60 t
• Comprimento de dobra: 2.100 mm
• Distância entre colunas: 1.700 mm
• Profundidade da garganta: 320 mm
• Curso: 160 mm
• Abertura livre: 380 mm
• Largura da mesa: 100 mm
• Curso X: 600 mm
• Curso R: 140 mm
• Velocidade de dobra: 10 mm/s
• Avanço rápido: 75 mm/s
• Velocidade de retorno: 55 mm/s
• Motor principal: 7,5 kW
• Motor X: 0,75 kW
• Motor R: 0,25 kW
• Reservatório hidráulico: 120 l
• Dimensões L x W x H: 2,45 m x 1,6 m x 2,23 m
• Peso: 4.340 kg
