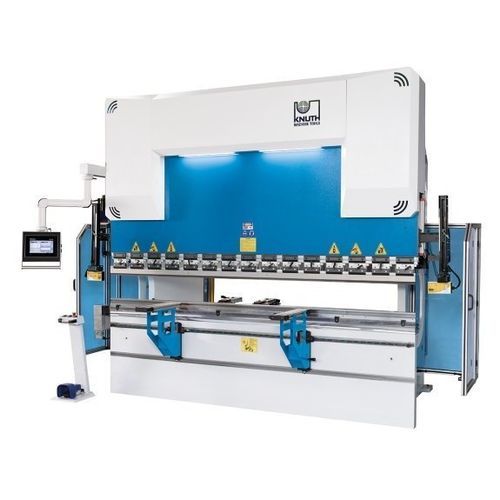

Prensa dobradeira hidráulica AHK V 13040

CNCde precisão

Visão geral
A série AHK V 13040 CNC é uma dobradeira hidráulica projetada para conformação industrial de chapas conforme normas europeias. Equipado com controlo gráfico DELEM por ecrã tátil, este modelo oferece comando preciso do processo de dobragem, opções flexíveis de batente traseiro e construção mecânica robusta para ambientes de produção repetitivos.

Destaques

• Capacidade 40 t e comprimento de dobra 1.300 mm
• Controlo DELEM touchscreen para programação eficiente
• Componentes hidráulicos e eletrónicos de elevada qualidade
• Sistema de segurança ótico a laser (AKAS) na ferramenta
• Bombagem motorizada opcional para dobras uniformes

Estrutura da máquina

• Estrutura em aço a partir de material certificado para elevada rigidez e precisão
• Construção soldada e relaxada com superfícies de montagem usinadas em centros CNC
• Peças sujeitas a tração projetadas com raios grandes para evitar fissuras de soldadura
• Viga superior de grandes dimensões e pré-tensionável, otimizada para reduzir deformações
• Suporte do sistema de medição que compensa deformações sob cargas máximas
• Guias, rolamentos de pistão e vedações dimensionados para absorção ótima de carga vertical

Área de trabalho

• Grande profundidade de garganta, longo curso e mesa estreita para sequências de dobra complexas

Bombagem (opcional)

• Bombagem motorizada da mesa inferior que assegura resultados de dobra consistentes ao longo de todo o comprimento

Sistema hidráulico

• Os cilindros hidráulicos são projectados à medida e fabricados/afinados internamente
• Êmbolos forjados, endurecidos, rectificados e cromados para longa vida útil
• Blocos e válvulas hidráulicas de fabricantes reputados para fiabilidade duradoura
• Válvulas de segurança protegem contra condições de sobrecarga

Batente traseiro

• Batente traseiro robusto e de baixa manutenção
• Dedos do batente ajustáveis rapidamente desde a frente da máquina com ferramenta de segurança

Braços de suporte frontais

• Braços de suporte rígidos em guias lineares, podem ser travados na posição desejada
• Engrenagens de cremalheira permitem posicionamento vertical rápido
• Escovas industriais protegem e facilitam a manipulação das chapas

Ferramentas de dobra

• Porta-ferramentas Promecam (europeu) compatível com ampla selecção de ferramentas
• Todas as ferramentas endurecidas e rectificadas para configuração precisa

Segurança e produtividade

• Sistema de segurança laser AKAS que monitoriza a área da ferramenta sem limitar funcionalidade
• Conceito de segurança em conformidade com as directivas CE em vigor
• Cortina de luz traseira e protecções laterais robustas que asseguram a área de trabalho

Equipamento padrão

• DELEM DA-53T touchscreen (CNC 4 eixos)
• Batente traseiro eixo X com guia linear e fuso de esferas recirculante
• Ferramenta superior de aperto rápido e ferramenta superior EUROPEAN TYPE (835 mm segmentada)
• Ferramenta inferior EUROPEAN TYPE 4V H: 60x60 mm
• Sistema de segurança óptico laser AKAS e barreira de luz traseira
• Pedal com paragem de emergência, 2 braços de suporte frontais móveis, 2 dedos do batente traseiro reguláveis em altura
• Modo ECO economia de energia e manual de operação

Especificações técnicas

• Força de pressão: 40 t
• Comprimento de dobra: 1.300 mm
• Distância entre colunas: 1.100 mm
• Profundidade de garganta: 310 mm
• Curso: 210 mm
• Abertura útil: 425 mm
• Largura da mesa: 110 mm
• Altura da mesa: 850 mm
• Curso eixo X: 750 mm
• Velocidade de dobra: 10 mm/s
• Alimentação rápida: 180 mm/s
• Velocidade de retorno: 120 mm/s
• Velocidade eixo X: 600 mm/s
• Potência motor principal: 5,5 kW
• Volume do tanque hidráulico: 120 l
• Dimensões (C x L x A): 2,30 m x 2,50 m x 2,45 m
• Peso: 4.210 kg
