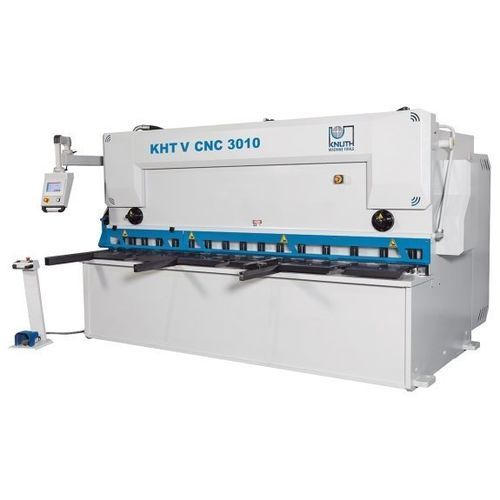

Tesoura hidráulica KHT V 3013 CNC

para chapasguilhotinaCNC

Descrição
A série de tesouras guilhotina hidráulicas KHT V CNC é produzida em instalações modernas. Uma barra de corte guiada com ângulo de corte ajustável minimiza a torção da chapa e reduz retrabalho. A operação é por ecrã tátil; folga de corte, ângulo e comprimento são posicionados automaticamente. O batente traseiro é robusto e as lâminas são adequadas para aço inoxidável. Acessórios e opções ampliam as aplicações.

Destaques

• Comando Cybelec Touch 8 (CybTouch)
• Batente traseiro acionado com fuso de esferas pré-carregado
• Ajuste de folga de corte controlado
• Ajuste de ângulo de corte controlado
• Lâminas adequadas para aço inox (superior: 2 arestas; inferior: 4 arestas)

Estrutura da máquina

• Estrutura muito rígida e pesada, soldada e aliviada, usinada com tolerâncias reduzidas
• Usinagem em centros 5 eixos em uma única fixação para maior precisão
• Componentes estruturais com grandes raios para evitar fissuras
• Mesa com suporte inferior para lâmina e barra de corte projetada para mínima torção
• Pintura em duas camadas, cada camada ≥ 60 μm

Suporte do material

• Grande mesa de trabalho com esferas de rolo e batente angular lateral rígido para alinhamento seguro
• Braços de suporte longos e robustos para manuseio de chapas grandes

Hidráulica

• Êmbolos polidos (≈2 μm) garantindo longa vida útil das vedações
• Corpos de cilindro forjados em SAE 1040 de alta resistência
• Sistema hidráulico fiável, com pouca manutenção e fácil assistência
• Prensas de retenção hidráulicas reguláveis próximas à linha de corte durante o corte

Batente traseiro e comando

• Operador pode inserir comprimento, espessura e classe do material na unidade de comando; folga, ângulo e comprimento são posicionados automaticamente
• Sistema de batente traseiro robusto, adequado para ambientes de produção exigentes
• Guias lineares e fusos de esferas pré-carregados montados em proteções

Equipamento

• Componentes elétricos de fabricantes reconhecidos para alta disponibilidade
• Lâminas superior e inferior adequadas para aço inox (superior: 2 arestas; inferior: 4 arestas)
• Operação por pedal com botão de parada de emergência; posição do pedal ajustável
• Modo ECO para economia de energia

Segurança

• Recursos de segurança conforme regulamentos CE vigentes
• Sistema de barreira de luz traseira para proteção da área de trabalho

Características / especificações técnicas

• Comprimento de trabalho: 3050 mm
• Projeção (porta-a-faux): 150 mm
• Ângulo de corte: 0,5° – 2°
• Golpes por minuto: 9 H/min – 17 H/min
• Posições de mantenedor: 16
• Capacidade de retenção: 25 t
• Tamanho da mesa: 3380 mm x 560 mm x 830 mm
• Batente traseiro: 1000 mm
• Velocidade avanço eixo X: 9000 mm/min
• Braços de suporte dianteiros: 2 peças; comprimento 1000 mm
• Capacidade de corte (450 N/mm²): 13 mm
• Capacidade de corte (700 N/mm²): 8 mm
• Potência motor principal: 30 kW
• Volume do depósito hidráulico: 250 l
• Dimensões (C x L x A): 4,15 m x 3,6 m x 2,45 m
• Peso: 11.500 kg
