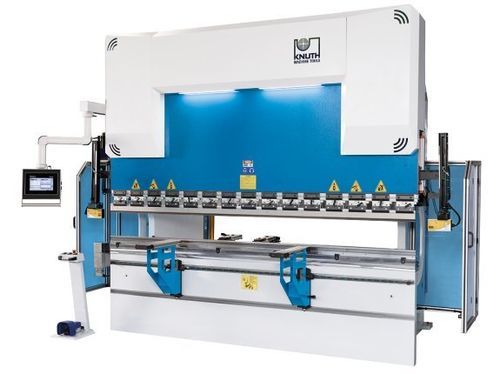

Prensa dobradeira hidráulica AHK V 40320 CNC

CNCde precisão

Visão geral
A dobradeira hidráulica AHK V 40320 CNC foi concebida para operações industriais de dobragem pesadas em conformidade com as normas europeias. Equipado com ecrã gráfico DELEM (DA-53T e opções), permite programação CNC eficiente e controlo completo do ciclo de dobragem. Várias opções de batente traseiro e acessórios permitem configurar a máquina conforme as necessidades de produção.

Destaques

• Estrutura em aço usinada de alta precisão e compatível com ferramentas temperadas
• Componentes hidráulicos e eletrónicos de alta qualidade para fiabilidade duradoura
• Controlo gráfico DELEM para programação multi-eixo
• Sistema de segurança ótico a laser AKAS e barreira de luz traseira
• Soluções que poupam tempo e modo ECO para eficiência energética

Estrutura da máquina

• Armação em aço certificado, soldada e aliviada de tensões, usinada em centros CNC de alta gama
• Peças sujeitas a tração com grandes raios para reduzir o risco de fissuras de soldadura
• Viga superior pré-tensionável para minimizar deformações
• Suporte do sistema de medição que compensa deformações para manter a precisão

Área de trabalho

• Grande garganta, curso longo e mesa estreita para sequências de dobragem complexas

Coroamento (opcional)

• Coroamento inferior motorizado (opcional) assegura resultados uniformes ao longo de todo o comprimento de dobra em chapas mais espessas

Sistema hidráulico

• Cilindros hidráulicos projetados à medida e rectificados internamente
• Pistões forjados em aço, temperados, rectificados e cromados
• Bloco hidráulico e válvulas de fabricantes reconhecidos; válvulas de segurança contra sobrecarga

Batente traseiro

• Conceção robusta e de baixa manutenção; dedos do batente ajustáveis rapidamente pela frente da máquina

Braços de suporte frontais

• Braços rígidos em guiamentos lineares, bloqueáveis na posição desejada; cremalheira para posicionamento vertical rápido; escovas industriais protegem as superfícies

Ferramentas de dobra

• Sistema de fixação Promecam (tipo europeu) com ampla seleção de ferramentas
• Ferramentas temperadas e rectificadas para ajuste preciso

Segurança e produtividade

• Sistema de segurança a laser AKAS que protege a zona da ferramenta sem limitar a funcionalidade
• Conceito de segurança conforme às normas CE
• Barreira de luz traseira e protecções laterais robustas garantem a segurança da zona de trabalho

Equipamento standard

• Controlador Delem DA-53T (ecrã táctil 2D, até 4 eixos)
• Batente traseiro eixo X com guia linear e fuso de esferas
• Coroamento motorizado, sistema de fixação rápida do punção superior, sistema de segurança laser AKAS
• Barreira luminosa, pedal com paragem de emergência, 2 braços de apoio frontais móveis, 2 dedos de batente reguláveis em altura, modo ECO

Especificações técnicas

• Força de pressão: 320 t
• Comprimento de dobra: 4.100 mm
• Distância entre colunas: 3.600 mm
• Profundidade da garganta: 410 mm
• Curso: 265 mm
• Abertura: 480 mm
• Largura da mesa: 154 mm
• Altura da mesa: 970 mm
• Curso eixo X: 750 mm
• Velocidade de dobra: 9 mm/s
• Avanço rápido: 150 mm/s
• Velocidade de retorno: 130 mm/s
• Velocidade eixo X: 600 mm/s
• Potência do motor principal: 30 kW
• Volume do reservatório hidráulico: 350 l
• Dimensões (C x L x A): 5,3 m x 2,9 m x 3 m
• Peso: 18.500 kg

Observação

• A máquina pode ser configurada com opções adicionais (eixos do batente, controladores Delem avançados, extensões, automação) conforme as necessidades de produção.
