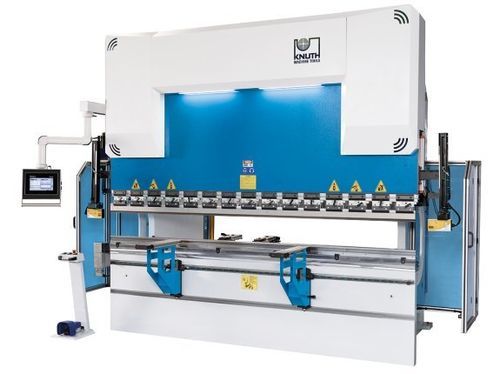

Prensa dobradeira hidráulica AHK V 26100 CNC

CNCde precisão

Visão geral do produto
A série AHK V CNC reúne prensas dobradeiras que cumprem os rigorosos padrões europeus para equipamentos de dobra modernos. Projetadas com engenharia avançada e produzidas em linhas modernas, estas máquinas oferecem precisão, fiabilidade e grande flexibilidade de configuração. Todos os modelos AHK V CNC incluem um ecrã tátil gráfico DELEM para programação CNC eficiente e controlo do processo. Várias opções de batente traseiro permitem adaptar a prensa a diferentes necessidades de produção.

Destaques

• Usinagem e montagem de alta precisão
• Componentes hidráulicos e eletrónicos de qualidade superior
• Controlo CNC gráfico DELEM com ecrã tátil
• Sistema de segurança laser-óptico AKAS na área da ferramenta
• Soluções de manuseio e ajuste que poupam tempo

Estrutura da máquina

• Estrutura soldada em aço de material certificado, aliviada de tensões e usinada em centros CNC de alto nível para rigidez e precisão superiores
• Peças sujeitas a carga projetadas com grandes raios para evitar fissuras de solda
• Grande viga superior pré-tensionada, otimizada para minimizar deformações
• Suporte do sistema de medição que compensa deformações sob cargas máximas para manter a precisão
• Guias, mancais de êmbolo e vedantes concebidos para absorção ótima de carga vertical e longa vida útil

Área de trabalho

• Grande profundidade de garganta, curso longo e mesa estreita que proporcionam espaço livre para sequências de dobra complexas

Curvatura (opcional em alguns modelos)

• A curvatura inferior motorizada assegura resultados de dobra uniformes em todo o comprimento ao processar chapas mais espessas

Sistema hidráulico

• Cilindros hidráulicos desenhados à medida, fabricados e retificados internamente
• Êmbolos em aço forjado, endurecidos, retificados e cromados para durabilidade
• Blocos e válvulas hidráulicas de fabricantes reputados para fiabilidade duradoura
• Válvulas de segurança protegem o sistema contra condições de sobrecarga

Batente traseiro

• Concepção robusta e de baixa manutenção
• Dedos do batente ajustáveis rapidamente com ferramenta de segurança e acesso frontal

Braços de apoio frontais

• Braços rígidos que se deslocam em guias lineares e podem ser travados na posição
• Mecanismo de cremalheira para rápido posicionamento vertical
• Escovas industriais facilitam o manuseio de chapas e protegem as superfícies

Ferramentas de dobra

• Suportes de ferramenta Promecam (tipo europeu) para ampla seleção de ferramentas
• Ferramentas endurecidas e retificadas que permitem uma configuração precisa

Segurança e produtividade

• Sistema de segurança laser AKAS monitoriza a área da ferramenta sem limitar a funcionalidade
• Conceito de segurança baseado nas normas CE mais recentes
• Cortina de luz traseira e proteções laterais robustas asseguram a área de trabalho

Especificações técnicas

• Força de pressão: 100 t
• Comprimento de dobra: 2.600 mm
• Distância entre colunas: 2.200 mm
• Profundidade de garganta: 410 mm
• Curso: 265 mm
• Abertura: 480 mm
• Largura da mesa: 110 mm
• Altura da mesa: 900 mm
• Curso eixo X: 750 mm
• Velocidade de dobra: 10 mm/s
• Avanço rápido: 180 mm/s
• Velocidade de retorno: 130 mm/s
• Velocidade eixo X: 600 mm/s
• Potência motor principal: 11 kW
• Volume do depósito hidráulico: 230 l
• Dimensões (C x L x A): 3,55 m x 2,5 m x 2,68 m
• Peso: 7.200 kg
