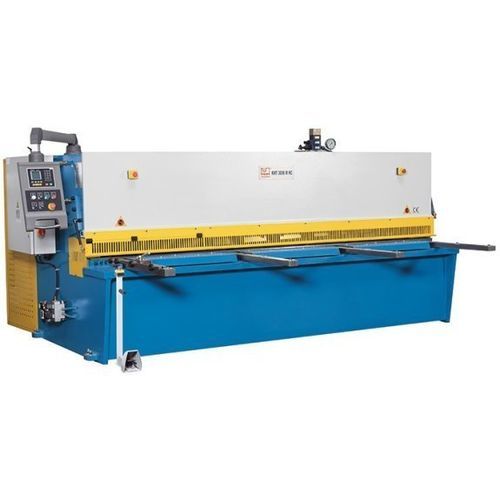

Tesoura hidráulica KHT 3006 M NC

para chapasguilhotinade oscilação

Descrição
A KHT 3006 M NC é uma tesoura guilhotina hidráulica com construção de viga oscilante. A viga de corte é guiada num mancal pivotante ancorado ao quadro da máquina, assegurando cortes retos e evitando o travamento das lâminas superior e inferior. A batente traseira é posicionada com precisão pelo controlador ESTUN E21 NC para cortes individuais e sequências programadas.

Destaques

• Controle ESTUN E21 NC para posicionamento preciso
• Batente traseiro com fusos de esferas pré-carregados em invólucro de proteção
• Dispositivo pneumático de sustentação da chapa para manuseio de chapas finas
• Lâminas compatíveis com aço inoxidável (superior e inferior)
• Parada angular ajustável e longos braços de apoio frontais

Estrutura da máquina

• Estrutura soldada em aço com alívio de tensões, projeto com viga oscilante
• A viga de corte efetua movimento oscilante e restabelece o folga entre lâminas após cada corte
• Vantagens: cortes com baixa torção, liberação confiável das peças, maior vida útil das lâminas e ajuste simples do vão de corte

Suporte do material

• Grande mesa de trabalho com rolos de esferas para facilitar o deslocamento e alinhamento da chapa
• Batente angular rígido ajustável e três braços de apoio frontais (1.000 mm) para chapas de grande formato

Hidráulica

• Sistema hidráulico confiável e de baixa manutenção, adequado para produção intensiva
• Os dispositivos de retenção regulados hidraulicamente fixam a chapa junto à linha de corte durante a operação

Batente traseiro

• Sistema de batente traseiro robusto, apropriado para ambientes de produção exigentes
• Fusos de esferas pré-carregados montados em carcaça de proteção para durabilidade e precisão

Equipamento

• Controle ESTUN E21 NC de fácil utilização para posicionamento do batente em cortes singulares e programas
• Operação via pedal móvel com botão de emergência
• Linha de corte por sombra que indica a posição exata do corte na chapa
• Lâminas padrão para aço inoxidável (4 arestas de corte)

Segurança

• Protetor de dedos ao longo de toda a extensão com seção rebatível (até 1.000 mm) para melhor visibilidade
• Barreira de luz traseira que protege a área de trabalho
• Conceito de segurança conforme as normas CE vigentes

Equipamento padrão

• Controle ESTUN E21S NC — posicionamento, retração durante o corte, retorno automático, backup/recuperação de parâmetros, até 40 programas / 25 passos
• Suporte pneumático de chapa para posicionamento preciso de chapas finas
• Batente traseiro controlado para cortes individuais e séries
• Linha de corte por sombra para alinhamento preciso
• Três braços de apoio frontais — 1.000 mm de comprimento
• Pedal móvel com parada de emergência
• Ajuste manual da folga de corte
• Protetor de dedos com seção rebatível
• Sistema de segurança por barreira de luz traseira
• Lâminas padrão para inox (4 arestas)
• Ferramentas de operação e manual do utilizador

Opções

• Resfriador de óleo hidráulico — recomendado para produção em série ou ambientes de alta temperatura
• Sistema de lubrificação central automática — reduz tempo de manutenção e desgaste

Especificações técnicas

• Modelo: KHT 3006 M NC
• Comprimento de trabalho: 3.200 mm
• Profundidade da garganta: 150 mm
• Ângulo de corte: 1,5°
• Golpes por minuto: 14 H/min
• Prensores: 13 posições (capacidade 20 t)
• Tamanho da mesa: 3.530 mm x 465 mm x 800 mm
• Batente traseiro: 1.000 mm
• Velocidade avanço eixo X: 2.280 mm/min
• Braços de apoio frontais: 3 posições, comprimento 1.000 mm
• Capacidade de corte: máx. 6 mm @ 450 N/mm²; máx. 4 mm @ 700 N/mm²; mín. 0,6 mm
• Potência do motor principal: 7,5 kW
• Volume do reservatório hidráulico: 250 l
• Dimensões (C x L x A): 3,84 m x 1,68 m x 1,62 m
• Peso: 6.700 kg
