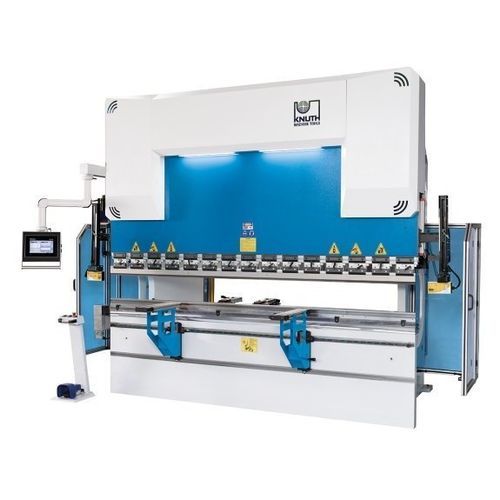

Prensa dobradeira hidráulica AHK V 30175 CNC

CNCde 4 eixosde precisão

Visão geral
A AHK V 30175 CNC é uma dobradeira hidráulica concebida para fabrico industrial de chapas, combinando um quadro em aço usinado com controlo CNC moderno para dobras de alta precisão. Equipada com interface DELEM e opções modulares de batente traseiro, adapta-se a diversas aplicações.

Destaques

• Força de prensagem 175 t, comprimento de dobra 3.100 mm
• Controlo gráfico DELEM (DA-53T de série)
• Sistema de aperto Promecam e ferramentas temperadas/retificadas
• Sistema de segurança ótico a laser AKAS e barreira de luz traseira
• Curvatura motorizada e sistema de batente traseiro multi-eixo configurável

Estrutura da máquina

• Estrutura soldada em aço alivianada de tensões, usinada em centros CNC para rigidez e repetibilidade
• Grande viga superior pré-tensionável para minimizar deformações
• Componentes estruturais concebidos com raios largos para reduzir risco de fissuras de soldadura
• Guias, rolamentos de pistão e vedantes dimensionados para absorção ótima de cargas verticais

Área de trabalho

• Profundidade de garganta e curso generosos com mesa estreita para sequências de dobra complexas (Profundidade: 410 mm; Curso: 265 mm)

Curvatura (nota)

• A curvatura motorizada assegura resultados uniformes ao longo de todo o comprimento de dobra, especialmente em chapas mais espessas (opcional)

Sistema hidráulico

• Cilindros fabricados e honed internamente; pistões forjados endurecidos, retificados e cromados
• Blocos e válvulas hidráulicas de fabricantes reconhecidos para fiabilidade duradoura
• Válvulas de segurança para proteção contra sobrecargas

Batente traseiro

• Projeto robusto e de baixa manutenção; dedos do batente ajustáveis rapidamente a partir da frente
• Opções multi-eixo para comprimentos estendidos

Braços de suporte frontais

• Braços rígidos em guias lineares, bloqueáveis na posição; cremalheira para ajuste rápido de altura
• Escovas industriais que protegem as superfícies das chapas

Ferramentas de dobra

• Montagens Promecam (padrão europeu) para ampla compatibilidade de ferramentas
• Ferramentas superiores e inferiores temperadas e retificadas; superiores segmentadas disponíveis

Segurança e produtividade

• Sistema de segurança a laser AKAS que monitoriza a área da ferramenta sem limitar a funcionalidade
• Conformidade com as normas CE vigentes
• Barreira de luz traseira e proteções laterais robustas

Equipamento standard (seleção)

• Controlo DELEM DA-53T 4 eixos touch
• Batente traseiro eixo X com guia linear e fuso de esferas
• Curvatura motorizada, aperto rápido de ferramenta superior
• Sistema de segurança AKAS e barreira de luz traseira
• Sistema de fixação de ferramentas europeu; ferramenta superior segmentada 835 mm
• Pedal com paragem de emergência; 2 braços de suporte frontais móveis
• Modo ECO de poupança de energia; manual de operação

Equipamento opcional (seleção)

• Sistemas de batente multi-eixo (X, R, Z1, Z2) para comprimentos até 3.700 mm
• Controles DELEM avançados (DA-58, DA-66T, DA-69T) para aplicações multi-eixo
• Ar condicionado para quadro elétrico; opções de monitorização/eficiência energética (PressMax DRM EcoPower)
• Dedos de batente/ braços de suporte adicionais; atualizações de altura de ferramenta superior

Especificações técnicas

• Modelo: AHK V 30175 CNC
• Força de prensagem: 175 t
• Comprimento de dobra: 3.100 mm
• Distância entre colunas: 2.600 mm
• Profundidade de garganta: 410 mm
• Curso: 265 mm
• Abertura: 480 mm
• Largura da mesa: 110 mm
• Altura da mesa: 900 mm
• Curso eixo X: 750 mm
• Velocidade de dobra: 9 mm/s
• Avanço rápido: 160 mm/s
• Velocidade de retorno: 120 mm/s
• Velocidade avanço eixo X: 600 mm/s
• Potência motor principal: 18,5 kW
• Volume do reservatório hidráulico: 230 l
• Dimensões (C x L x A): 4,1 m x 2,55 m x 2,82 m
• Peso: 10.500 kg
