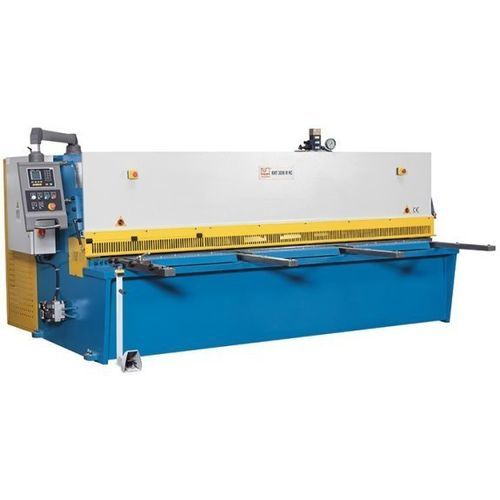

Tesoura hidráulica KHT 4012 M NC

para chapasguilhotinade oscilação

Visão geral
O KHT 4012 M NC é uma tesoura guilhotina hidráulica com projeto de viga oscilante. A viga de corte desloca-se em um mancal pivotante ancorado ao quadro da máquina, assegurando cortes retos e evitando travamento das lâminas superior e inferior. O controlador ESTUN E21 NC posiciona o batente traseiro com precisão.

Destaques

• Controle ESTUN E21 NC para posicionamento preciso
• Batente traseiro com fusos de esferas pré-carregados
• Dispositivo pneumático de elevação da chapa para materiais finos
• Lâminas adequadas para aço inoxidável
• Batente angular ajustável e mesa com roletes de esferas

Equipamento padrão

• Controle NC ESTUN E21S (até 40 programas / 25 passos; retração durante o corte; retorno automático; proteção contra falta de energia)
• Suporte pneumático de chapa para material fino
• Batente traseiro controlado para cortes únicos e em série
• Linha de sombra para alinhamento exato
• Braços de apoio frontais (4 posições, braços de 1.000 mm para comprimento de trabalho de 4.000 mm)
• Pedal móvel com parada de emergência
• Ajuste manual da folga de corte
• Proteção de dedos ao longo de todo o comprimento com seção rebatível para melhor visibilidade
• Barreira de luz traseira para segurança da área de trabalho traseira
• Lâminas superiores e inferiores padrão adequadas para aço inoxidável
• Ferramentas de operação e manual

Equipamento opcional

• Resfriador de óleo hidráulico (recomendado para produção em série / ambientes de alta temperatura)
• Conjunto adicional de lâminas (kit para inox)
• Lubrificação central automática

Estrutura da máquina

• Estrutura soldada em aço aliviado de tensões em projeto de viga oscilante
• A viga de corte oscila e restaura a folga entre as lâminas após cada corte
• Vantagens: cortes com baixa torção, liberação confiável das peças, maior vida útil das lâminas, ajuste simples da folga

Suporte de material

• Grande mesa com roletes de esferas e batente angular rígido e ajustável para alinhamento seguro
• Braços de suporte longos e robustos para segurar chapas grandes

Hidráulica

• Sistema hidráulico confiável, de baixa manutenção e fácil de atender
• Prensas de fixação reguladas hidraulicamente garantem a fixação da chapa próxima à linha de corte durante a operação

Batente traseiro

• Batente traseiro robusto adequado a ambientes de produção exigentes
• Fusos de esferas pré-carregados montados em carcaça protetora; curso do batente: 1.000 mm; velocidade eixo X: 2.280 mm/min

Equipamento / Operação

• Controle ESTUN E21 NC para posicionamento preciso (cortes únicos e ciclos programados)
• Pedal móvel com parada de emergência
• Linha de sombra para alinhamento exato de corte
• Lâminas superiores e inferiores adequadas para aço inoxidável

Segurança

• Proteção contínua de dedos com seção rebatível (rebatimento 1.000 mm) para melhor visibilidade
• Barreira de luz traseira protegendo a área de trabalho posterior
• Recursos de segurança em conformidade com as normas CE

Especificações técnicas

• Modelo: KHT 4012 M NC
• Comprimento de trabalho: 4.000 mm
• Profundidade de garganta: 150 mm
• Ângulo de corte: 1,5°
• Cursos por minuto: 10 H/min
• Prensas: 14 posições, capacidade 44 t
• Tamanho da mesa: 4.375 mm x 520 mm x 860 mm
• Curso do batente traseiro: 1.000 mm; velocidade eixo X: 2.280 mm/min
• Braços de apoio frontais: 4 posições; comprimento dos braços: 1.000 mm
• Capacidade de corte (450 N/mm² máx.): 12 mm; (400 N/mm² mín.): 1,2 mm
• Capacidade de corte (700 N/mm² máx.): 8 mm; (700 N/mm² mín.): 1,2 mm
• Motor principal: 18,5 kW
• Volume tanque hidráulico: 400 l
• Dimensões (C x L x A): 4,73 m x 2 m x 2,04 m
• Peso: 13.200 kg
