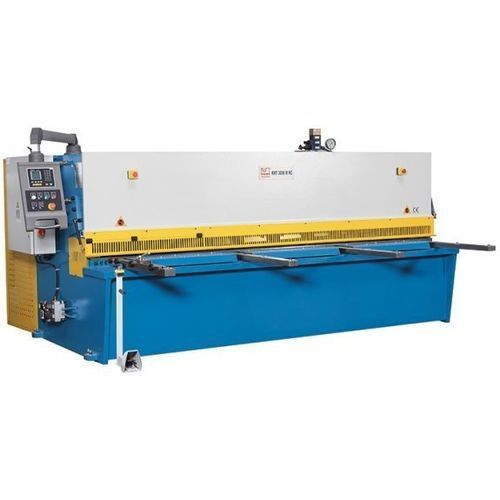

Tesoura hidráulica KHT 4008 M NC

para chapasguilhotinade oscilação

Visão geral
O KHT 4008 M NC é uma tesoura hidráulica de viga oscilante projetada para cortes de chapa precisos e repetíveis em produção industrial. A viga de corte é guiada em um mancal pivotante e a régua traseira é posicionada pelo controlador ESTUN E21 NC. Indicado para aço e aço inoxidável quando são exigidos controle de repetibilidade e folga entre facas.

Destaques

• Controle ESTUN E21 NC para posicionamento preciso da régua traseira
• Fusos de esferas pré‑carregados na régua traseira
• Sistema pneumático de elevação da chapa para manuseio seguro
• Facas superiores e inferiores indicadas para inox
• Parada angular ajustável e linha de corte por sombra

Estrutura da máquina

• Construção em aço soldado com alivio de tensões, design em viga oscilante
• A viga de corte restabelece a folga entre as facas após cada corte, reduzindo torção e aumentando vida útil das facas

Suporte de material

• Grande bancada com esferas rolantes para facilitar o manuseio
• Parada angular rígida ajustável e braços de suporte longos para placas grandes

Hidráulica

• Sistema hidráulico fiável, de baixa manutenção e adequado para produção
• Prensa‑chapas regulada hidraulicamente fixa a peça perto da linha de corte durante a operação

Régua traseira

• Sistema de régua traseira robusto para ambientes de produção exigentes
• Fusos de esferas pré‑carregados montados em caixa de proteção

Equipamento

• Controle ESTUN E21 NC: posicionamento em corte único e em programas
• Pedal móvel com botão de paragem de emergência
• Gráfico de sombra para visualização da linha de corte
• Facas padrão para inox e elevação pneumática da chapa

Segurança

• Protetor contínuo de dedos dobrável até 1000 mm para melhor visibilidade
• Barreira de luz traseira que protege a área de trabalho posterior
• Funções de segurança conforme regulamentos CE vigentes

Especificações técnicas

• Modelo: KHT 4008 M NC
• Marca: KNUTH
• Comprimento de trabalho: 4.000 mm
• Profundidade: 150 mm
• Ângulo de corte: 1,5°
• Cursos: 8 H/min
• Posições de prensa: 15
• Capacidade de prensa: 30 t
• Tamanho da mesa: 4.330 mm x 550 mm x 800 mm
• Curso da régua traseira: 1.000 mm
• Velocidade de avanço eixo X: 2.280 mm/min
• Braços de suporte frontais: 4 posições, 1.000 mm
• Capacidades de corte (450 N/mm²): até 8 mm; (700 N/mm²): até 5 mm
• Motor principal: 11 kW
• Volume do reservatório hidráulico: 300 l
• Dimensões (C x L x A): 4,65 m x 1,90 m x 1,76 m
• Peso: 9.700 kg

Aplicações recomendadas

• Corte em série de chapas em oficinas de fabricação e linhas industriais
• Preparação de material com necessidade de posicionamento preciso da régua e repetibilidade
