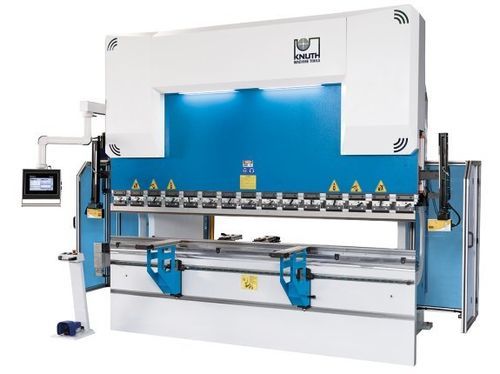

Prensa dobradeira hidráulica AHK V 30400 CNC

CNCde precisão

Visão geral
A AHK V 30400 CNC é uma prensa dobradeira CNC de 400 t projetada para operações industriais de dobra conforme normas europeias. Fornecida com interface gráfica touchscreen DELEM para programação CNC rápida e controlo do processo, a máquina aceita múltiplas configurações de batente traseiro e opções modulares para se adaptar às linhas de produção.

Destaques

• Capacidade 400 t, comprimento de dobra 3.100 mm
• Controlador DELEM DA-53T touchscreen (padrão)
• Sistema de fixação de ferramentas Promecam (tipo europeu)
• Sistema de segurança ótico a laser AKAS na ferramenta
• Bombê motorizado (standard neste modelo)

Área de trabalho
Força de prensagem: 400 t
Comprimento de dobra: 3.100 mm
Distância entre colunas: 2.500 mm
Projeção (throat depth): 510 mm
Curso: 310 mm
Abertura livre: 525 mm
Largura da mesa: 154 mm
Altura da mesa: 1.000 mm

Deslocamentos
Deslocamento no eixo X: 750 mm

Avanços
Velocidade de dobra: 8 mm/s
Avanço rápido: 120 mm/s
Velocidade de regresso: 130 mm/s
Velocidade de avanço eixo X: 600 mm/s

Potência de accionamento
Potência do motor principal: 37 kW

Dimensões e pesos
Volume do depósito hidráulico: 350 l
Dimensões gerais (C x L x A): 4,3 m x 2,95 m x 3,2 m
Peso: 20.000 kg

Detalhes do produto

• Estrutura: Estrutura em aço a partir de matéria-prima certificada; construção soldada e aliviada de tensões; superfícies de montagem usinadas em centros CNC; viga superior pré-tensionável para reduzir deformações; suportes do sistema de medição para compensação; guias, rolamentos e vedantes dimensionados para absorção de cargas verticais.
• Área de trabalho: Grande projeção, curso longo e mesa estreita para sequências de dobra complexas.
• Bombê: Bombê inferior motorizado (standard) para resultados de dobra homogéneos ao longo do comprimento.
• Sistema hidráulico: Cilindros concebidos e honed internamente; pistões forjados, endurecidos, rectificados e cromados; bloco hidráulico e válvulas de fabricantes reputados; válvulas de segurança contra sobrecarga.
• Batente traseiro: Projeto robusto e de baixa manutenção; dedos do batente ajustáveis rapidamente pela frente para reduzir tempos de setup.
• Braços de apoio frontais: Braços rígidos em guias lineares, bloqueáveis; cremalheira para posicionamento vertical rápido; escovas industriais para proteger a superfície das chapas.
• Ferramentas de dobra: Montagens Promecam para ampla seleção de ferramentas; ferramentas endurecidas e rectificadas para setups precisos.
• Segurança e produtividade: Sistema laser AKAS que protege a área da ferramenta sem limitar funcionalidades; conceito de segurança conforme CE com cortina de luz traseira e protecções laterais.

Equipamento standard

• DELEM DA-53T (controlo 2D touchscreen, 4 eixos)
• Batente traseiro eixo X com guia linear e fuso de esferas
• Bombê motorizado
• Apertura rápida da ferramenta superior
• Sistema de segurança ótico laser AKAS
• Cortina de luz traseira
• Fixação de ferramentas tipo europeu
• Ferramenta superior EUROPEAN TYPE 835 mm (segmentada)
• Ferramenta inferior EUROPEAN TYPE 4V H: 60x60 mm
• Pedal com botão de paragem de emergência
• 2 braços de apoio frontais móveis
• 2 dedos de batente traseiro ajustáveis em altura
• Modo ECO de poupança de energia
• Manual de operação

Equipamento opcional (exemplos)

• Sistema de batente traseiro para eixos X e R
• Extensão de batente traseiro eixo X
• Dedos adicionais de batente traseiro
• Braço de apoio adicional
• Ar condicionado para painel elétrico
• Upgrades DELEM DA58 / DA66T / DA69T
• Batente traseiro X, R, Z1, Z2 para maiores comprimentos
• Upgrade altura ferramenta superior H = 67,6 mm → H = 105 mm (para 3.100 mm)

Especificações técnicas

• Modelo: AHK V 30400 CNC
• Tipo de máquina: Prensa dobradeira (controlada por CNC)
• Controlador: DELEM DA-53T (standard)
• Força de prensagem: 400 t
• Comprimento de dobra: 3.100 mm
• Distância entre colunas: 2.500 mm
• Projeção: 510 mm
• Curso (ram): 310 mm
• Abertura livre: 525 mm
• Curso eixo X: 750 mm
• Velocidade de dobra / rápida / regresso: 8 mm/s / 120 mm/s / 130 mm/s
• Potência motor principal: 37 kW
• Reservatório hidráulico: 350 l
• Dimensões (C x L x A): 4,3 m x 2,95 m x 3,2 m
• Peso: 20.000 kg
