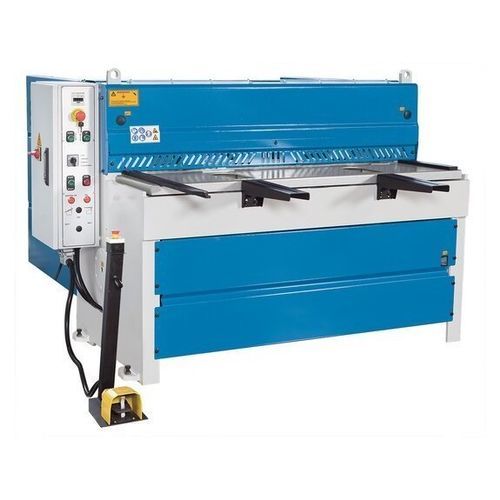

Tesoura elétrica KMT M 2003

para chapasguilhotinamotorizada

Visão geral
A KMT M 2003 é uma tesoura guilhotina motorizada para corte industrial de chapas, com guia por bloco deslizante e batente traseiro posicionado manualmente.

Destaques

• Estrutura soldada em aço robusto com guia por bloco deslizante
• Lâminas para aço inoxidável incluídas de série
• Lâminas superiores reversíveis e lâminas inferiores com múltiplas arestas de corte
• Batente traseiro manual com indicador de curso (750 mm)
• Área de trabalho protegida por cortina de luz

Detalhes do produto
Estrutura da máquina e sistema de acionamento

• Estrutura muito rígida, totalmente soldada em aço, com barra de corte guiada por bloco deslizante para cortes limpos e precisos
• Lâminas especiais para aço inoxidável incluídas
• Lâminas superiores reversíveis; lâminas inferiores com quatro arestas de corte
• Pressor contínuo que fixa a chapa imediatamente antes da linha de corte

Apoio do material

• Batente lateral rígido para alinhamento preciso à linha de corte
• Braços de apoio robustos (2 posições, 450 mm) para manuseio seguro de chapas grandes
• Ampla mesa de apoio que facilita o manuseio da peça

Design ergonômico

• Iluminação LED da linha de corte que gera sombra visível na linha marcada
• Carcaça que permite vista superior vertical para alinhamento preciso
• Contador de cortes integrado
• Pontos de lubrificação e parafusos de ajuste de fácil acesso para manutenção

Batente traseiro

• Posicionamento manual do batente traseiro por volante
• Escala linear analógica para posicionamento preciso e redução de paradas
• Área traseira acessível e protegida por cortina de luz

Equipamento padrão

• Batente traseiro manual 750 mm
• Contador de cortes
• Iluminação da linha de corte e sombra
• Gaiolas de proteção para dedos
• Capas traseiras de segurança com fotocélula
• Lâmina inferior com 2 faces de corte e lâmina superior com 4 faces
• Interruptor de pedal com parada de emergência
• Braço de esquadro com ranhura em T, batente e régua
• Braços de retenção frontais (tipo retangular maciço)
• Manual de operação

Equipamento opcional

• Sistema pneumático de suporte de chapa com retorno ao batente traseiro
• Controle NC do batente traseiro (750 mm BRL)
• Controle NC do batente traseiro (1000 mm BRL)
• Conjunto adicional de lâminas para comprimento de corte 2000 mm
• Dispositivo de corte angular 0–180°

Especificações técnicas
Área de trabalho
Comprimento de trabalho: 2.060 mm
Ângulo de corte: 1,3°
Altura da mesa de trabalho: 810 mm
Profundidade da mesa de trabalho: 390 mm
Número de braços de apoio: 2 posições
Comprimento dos braços de apoio: 450 mm
Curso por minuto: 35 H/min

Batente traseiro
Batente traseiro: 750 mm

Capacidades de corte
Espessura da chapa (min.) - 450 N/mm²: 0,25 mm
Espessura da chapa (máx.) - 450 N/mm²: 3 mm
Espessura da chapa (máx.) - 700 N/mm²: 1,5 mm

Potência de acionamento
Motor principal: 4 kW

Dimensões e peso
Dimensões (C x L x A): 2,65 m x 2,10 m x 1,26 m
Peso: 1.750 kg

Dados técnicos / especificações

• Modelo: KMT M 2003
• Comprimento de trabalho: 2.060 mm
• Ângulo de corte: 1,3°
• Altura da mesa: 810 mm
• Profundidade da mesa: 390 mm
• Braços de apoio: 2 posições, 450 mm
• Cursos: 35 H/min
• Batente traseiro: 750 mm (manual)
• Capacidade de corte: 0,25–3 mm (450 N/mm²); até 1,5 mm (700 N/mm²)
• Motor principal: 4 kW
• Dimensões: 2,65 m x 2,10 m x 1,26 m
• Peso: 1.750 kg
