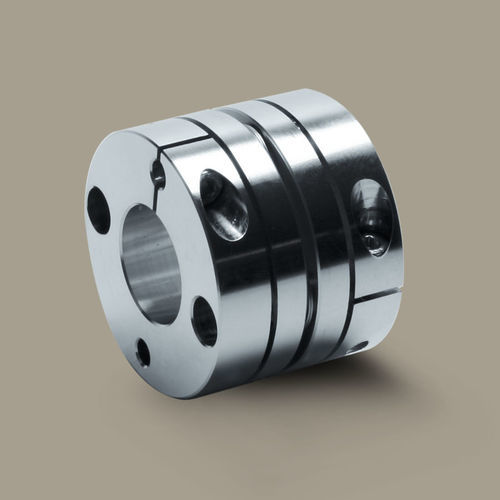

ディスク形軸継手 Servoflex SFC SA2 Cアルミニウムエンジン用軸用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ディスク形
- 構造
- アルミニウム
- 応用
- トランスミッション用, 軸用, エンジン用, サーボ モーター用, 機械用, 工作機械用, 食品産業用, ロボット用, 医療機器用
- その他の特徴
- 不整列対策, 補償
- トルク
最大: 100 Nm
(73.756215 ft.lb)最少: 5 Nm
(3.687811 ft.lb)- 回転速度
10,000 rpm
(62,831.8531 rad.min-1)
詳細
製品概要
Miki PulleyのSingle Flexカップリング Servoflex SFC SA2 C（クリーンルーム仕様）は、クリーンルーム使用を考慮して洗浄、組立（ISOクラス6）および梱包された製品です。高強度アルミ合金製の構造により極めて低い慣性を実現しつつ、軸方向・角度方向・平行方向のズレに対する補償能力と非常に高いねじり剛性を備えています。
主な特長
技術データ（Servoflex SFC SA2 クリーンルーム）
Model | Type | Rated torque (Nm) | Misalignment parallel (mm) | Misalignment angular (°) | Misalignment axial (mm) | Max. rpm (min-1) | Torsional stiffness (Nm/rad) | Axial stiffness (N/mm) | Inertia (kg·m2) | Mass (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72
寸法（単位：mm）
Model | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45
用途 / 業界
クリーンルーム対応が必要で、低慣性かつ高いねじり剛性を要する工作機械、サーボモータ用途、ロボットなどの機械工学分野に推奨されます。
仕様 / 技術的特徴
Miki PulleyのSingle Flexカップリング Servoflex SFC SA2 C（クリーンルーム仕様）は、クリーンルーム使用を考慮して洗浄、組立（ISOクラス6）および梱包された製品です。高強度アルミ合金製の構造により極めて低い慣性を実現しつつ、軸方向・角度方向・平行方向のズレに対する補償能力と非常に高いねじり剛性を備えています。
主な特長
- 高強度アルミ合金製ハブ
- クリーンルーム対応表面処理（ISOクラス6）
- 超低慣性
- 高いねじり剛性
- 定格トルクの参考範囲：5～100 Nm（モデルにより異なる）
技術データ（Servoflex SFC SA2 クリーンルーム）
Model | Type | Rated torque (Nm) | Misalignment parallel (mm) | Misalignment angular (°) | Misalignment axial (mm) | Max. rpm (min-1) | Torsional stiffness (Nm/rad) | Axial stiffness (N/mm) | Inertia (kg·m2) | Mass (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72
寸法（単位：mm）
Model | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45
用途 / 業界
クリーンルーム対応が必要で、低慣性かつ高いねじり剛性を要する工作機械、サーボモータ用途、ロボットなどの機械工学分野に推奨されます。
仕様 / 技術的特徴
- Brand: Miki Pulley
- シリーズ / 型式: Servoflex SFC SA2 C（クリーンルーム版）
- クリーンルーム対応処理: クリーンルーム使用向けに洗浄・組立・包装（ISOクラス6）
- ハブ材質: 高強度アルミ合金
- 補償能力: 軸方向および角度方向のずれを補償、平行ずれはモデル別の値を参照
- ねじり剛性: モデル別の値を参照（例：8,000～140,000 Nm/rad）
- 定格トルク: モデル別に詳細（例：5 Nm～100 Nm）
- 最大回転数（rpm）: モデルによっては最大140,000 min-1（表を参照）
- 慣性および質量: モデル別の慣性・質量値を参照
