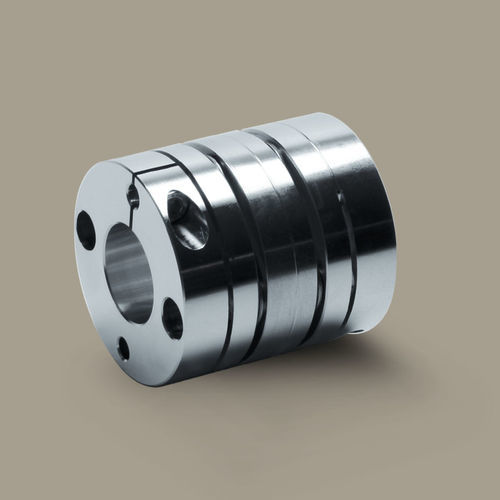

フレキシブル軸継手 Servoflex SFC DA2 C series

アルミニウムダブルサーボ モーター用

説明
Servoflex SFCシリーズのDouble Flex DA2バージョンは、ISOクラス6環境向けに洗浄・組立・梱包されたクリーンルーム対応のフレキシブルカップリングです。高いねじり剛性を持ち、軸方向・平行・角度のずれを補償しつつ、高強度アルミ合金製の軽量ハブにより低慣性を実現します。

特長

• 高強度アルミ合金製ハブ
• クリーンルーム対応の取り扱い・表面処理（ISOクラス6）
• 超低慣性
• 高いねじり剛性
• 定格トルク（例）：5〜100 Nm（機種により異なる）

技術データ (Servoflex SFC DA2 cleanroom)
型番 | タイプ | 定格トルク (Nm) | 平行ずれ (mm) | 角度ずれ (°) | 軸方向ずれ (mm) | 最大回転数 (min⁻¹) | ねじり剛性 (Nm/rad) | 軸剛性 (N/mm) | 慣性 (kg·m²) | 質量 (kg)
SFC-030DA2 | B | 5 | 0.18 | 2 | ±0.4 | 10000 | 4000 | 32 | 9.49×10^-6 | 0.06
SFC-035DA2 | C | 10 | 0.24 | 2 | ±0.5 | 10000 | 9000 | 56 | 27.03×10^-6 | 0.122
SFC-040DA2 | B | 12 | 0.24 | 2 | ±0.6 | 10000 | 10000 | 40 | 35.91×10^-6 | 0.132
SFC-050DA2 | B | 25 | 0.28 | 2 | ±0.8 | 10000 | 16000 | 24 | 119.8×10^-6 | 0.27
SFC-055DA2 | C | 40 | 0.31 | 2 | ±0.84 | 10000 | 25000 | 21.5 | 262.3×10^-6 | 0.436
SFC-060DA2 | B | 60 | 0.34 | 2 | ±0.9 | 10000 | 35000 | 38.2 | 317.8×10^-6 | 0.493
SFC-080DA2 | C | 100 | 0.52 | 2 | ±1.10 | 10000 | 70000 | 64 | 1047×10^-6 | 1.05

仕様 / 技術メモ

• クリーンルーム取り扱い：洗浄、組立、梱包され、クリーンルーム対応（ISOクラス6）
• ハブ材料：高強度アルミ合金
• 補償機能：軸方向、平行、角度のずれを補償
• アルミ製構造による低慣性（上記の慣性値参照）
• 高いねじり剛性（機種により値が異なるため技術データ参照）
• 回転数目安：最大10,000 min⁻¹（機種により異なる）
• 対応モデル：SFC-030DA2、SFC-035DA2、SFC-040DA2、SFC-050DA2、SFC-055DA2、SFC-060DA2、SFC-080DA2
