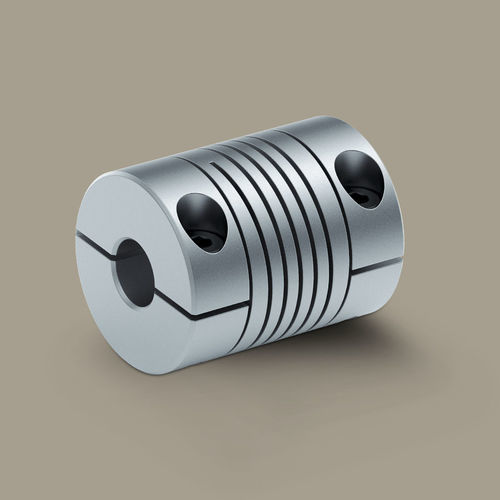

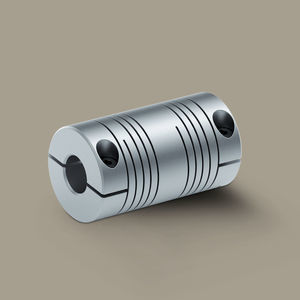

ねじりフレキシブル軸継手 MHC series

ステンレス製アルミニウムクランプ付

製品説明
MHCヘリックスカップリングは、延長設計により柔軟性が向上しつつ、安定したトルク伝達を実現します。クランピングハブにより、力締めによる無バックラッシュの軸接続が可能です。ずれ補償が必要な用途に適しており、低振動で精密な動作を提供します。

主な特長

• 短時間許容トルク：約0.71〜8.9 N·m
• 最適化された形状により柔軟性向上
• 軸ずれの確実な補償（平行 ±0.25 mm、角度 最大5°、軸方向 ±0.25 mm）
• 精密用途向けの高い同芯度
• 一体構造による摩耗なし・低メンテナンス
• 最大回転数 10,000 rpm

アルミニウム仕様 - 技術データ
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHC 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.26×10^-6 | 0.009
MHC 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 1.09×10^-6 | 0.021
MHC 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.89×10^-6 | 0.035
MHC 030 | 4.9 | 2.5 | 1.3 | ±0.25 | 5 | ±0.25 | 52.1 | 219 | 81 | 10,000 | 7.02×10^-6 | 0.060

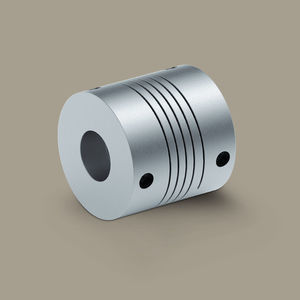

ステンレス仕様 - 技術データ
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHC 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 3.02×10^-6 | 0.058
MHC 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 8.02×10^-6 | 0.097
MHC 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 20.5×10^-6 | 0.167

寸法（単位：mm）
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHC 015 | 3.0 | 5.0 | 15.0 | 22.0 | 6.0 | 2.5 | M2
MHC 020 | 4.0 | 6.0 | 20.0 | 28.0 | 8.6 | 3.7 | M3
MHC 025 | 6.0 | 10.0 | 25.0 | 30.0 | 8.6 | 3.7 | M3
MHC 030 | 10.0 | 12.0 | 30.0 | 38.0 | 11.0 | 5.0 | M4

用途 / 業界

• サーボ駆動技術
• 包装・食品産業
• 医療技術

仕様 / 技術仕様

• シリーズ / 型式: MHC（アルミニウムおよびステンレス仕様あり）
• Brand: Miki Pulley
• 取付け: クランピングハブ取付（力締め、無バックラッシュ）
• 短時間許容トルク範囲（型式により異なる）: 約0.71〜8.9 N·m
• 型式別の片持ち/復負荷トルク値は技術表参照
• ずれ補償: 平行 ±0.25 mm、角度 最大5°、軸方向 ±0.25 mm
• 最大使用回転数: 最大10,000 min^-1
• 高い同芯度および低振動設計；クランピングハブ使用時は無バックラッシュ
• 一体構造により摩耗なし、低メンテナンス
• 力締め・無バックラッシュの軸接続用クランピングハブあり
• アルミ／ステンレスそれぞれのモデルの詳細技術表（ねじり剛性、ラジアル／軸方向ばね剛性、慣性モーメント、質量）
• モデル別寸法を提供（d1/d2 min/max、D、L、I1、I2、S）
• PDFデータシートあり
