ステンレス製軸継手 MHS series

アルミニウム医療機器用サーボ モーター用

製品説明

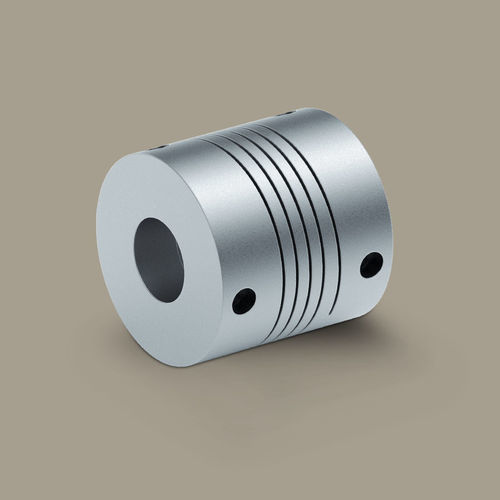

MHSヘリックスカップリングは、一体型の精密カップリングで、ヘリカルスロットにより高いねじり剛性と軸のずれを補償する制御された柔軟性を両立します。締めねじにより固定され、動的な駆動・機械工学用途での簡便な組付けと信頼性の高い動作を実現します。

主な特長

• 短時間許容トルク：モデルにより約0.71〜8.9 Nm
• 高いねじり剛性と制御された柔軟性の組合せ
• 角度、平行、軸方向のずれを補償
• 高い同芯性により精密用途に適合
• 一体成形のため摩耗がなく低メンテナンス
• 最大回転数：10,000 rpmまで対応
• 締めねじで固定され、簡単で確実な取付が可能

使用可能材料

• アルミニウム製モデル
• ステンレス鋼製モデル

用途 / 業界

• サーボ駆動技術：高い動的性能、精度および信頼性を要求されるサーボシステム
• パッケージング・食品業界：高サイクル率とプロセス信頼性
• 医療技術：最大精度を必要とするイメージング、ラボ、外科用システム

技術データ — アルミモデル（表）
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.23×10^-6 | 0.008
MHS 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 0.78×10^-6 | 0.015
MHS 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.31×10^-6 | 0.028
MHS 030 | 4.6 | 2.3 | 1.2 | ±0.25 | 5 | ±0.25 | 44.1 | 192 | 25 | 10,000 | 5.50×10^-6 | 0.047

技術データ — ステンレスモデル（表）
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 1.3 | 0.65 | 0.33 | ±0.25 | 5 | ±0.25 | 22.0 | 368 | 81 | 10,000 | 0.67×10^-6 | 0.023
MHS 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 2.13×10^-6 | 0.041
MHS 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 6.45×10^-6 | 0.078
MHS 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 16.2×10^-6 | 0.132

寸法（単位：mm）
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHS 015 | 3.0 | 5.0 | 15.0 | 20.0 | 4.8 | 2.5 | M3
MHS 020 | 4.0 | 6.0 | 20.0 | 20.0 | 4.8 | 2.5 | M3
MHS 025 | 6.0 | 10.0 | 25.0 | 24.0 | 5.9 | 3.0 | M4
MHS 030 | 10.0 | 12.0 | 30.0 | 30.0 | 6.8 | 3.5 | M5

特性 / 技術仕様

• モデルシリーズ：MHS（利用可能サイズ：015、020、025、030）
• 材質バリエーション：アルミニウムおよびステンレス鋼
• トルクレンジ（短時間）：約0.71 Nm（最小アルミ）〜8.9 Nm（最大ステンレス）
• 角度、平行、軸方向のずれを補償（標準 ±0.25 mm 平行、5° 角度）
• ヘリカルスロットの一体構造：高い同芯性、摩耗なし、低メンテナンス
• 締めねじによる固定
• 最大回転数：10,000 min^-1 まで
• 各モデル・材質ごとの詳細な技術表（トルク、剛性、慣性、質量）を上記に掲載
