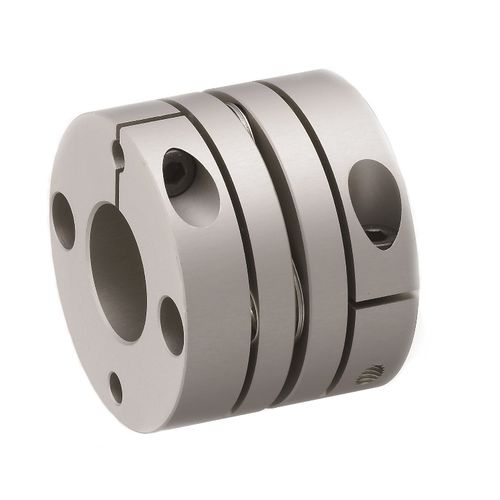

ディスク形軸継手 Servoflex SFC SA2

コンパクトアルミニウムサーボ モーター用

概要
Servoflex SFCシリーズのSingle Flex SA2は、高いねじり剛性を実現しつつ、軸方向・角度・平行のずれを補償するよう設計されたラメラ（ディスク）カップリングです。ハブは高強度アルミニウム合金製で慣性モーメントを低く抑えており、サーボ駆動や動的負荷のある用途に適しています。

特長

• 高強度アルミ合金製ハブ
• 非常に低い慣性モーメント
• 高いねじり剛性
• 軸方向・角度・平行ずれの補償
• RoHS準拠
• トルク範囲：機種により0.25〜250 Nm
• 機種毎の3D CADデータ提供可能

技術データ — 概要

• トルク範囲：機種により0.25〜250 Nm
• ねじり剛性：約190 Nm/radから機種によっては10^4〜10^5 Nm/radのオーダーまで
• 慣性モーメント：約0.06×10^-6 kg·m^2〜約1891×10^-6 kg·m^2（機種による）
• 最大回転数：機種依存（例：10,000〜140,000 min^-1）
• 許容ずれ：平行・角度・軸方向の値は機種別データ参照

寸法（代表例）
詳細な寸法は各機種のデータシートおよび3Dファイルで提供しています。代表例：SFC-002SA2 — d1 3–5 mm、D 12 mm、L 12.35 mm、質量 0.003 kg；SFC-100SA2 — d1 32–45 mm、D 104 mm、L 69.8 mm、質量 1.202 kg。詳細寸法表や機種選定はお問い合わせください。

用途／業界

• 工作機械
• サーボモータ／ロボティクス／ハンドリング自動化
• 機械装置／特殊機械

仕様

• シリーズ：Servoflex SFC SA2
• 材質：高強度アルミ合金製ハブ
• トルク範囲：0.25〜250 Nm（機種により異なる）
• 高いねじり剛性と低慣性モーメント — サーボ駆動向けに最適化
• ずれ補償機能：軸方向、角度、平行（機種依存）
• 最大回転数：機種データ参照
• RoHS準拠
• 個別モデルの3D CADファイル提供可能
