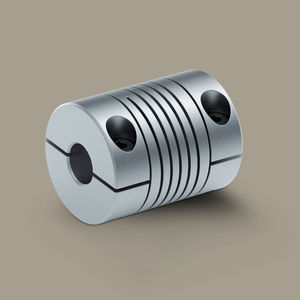

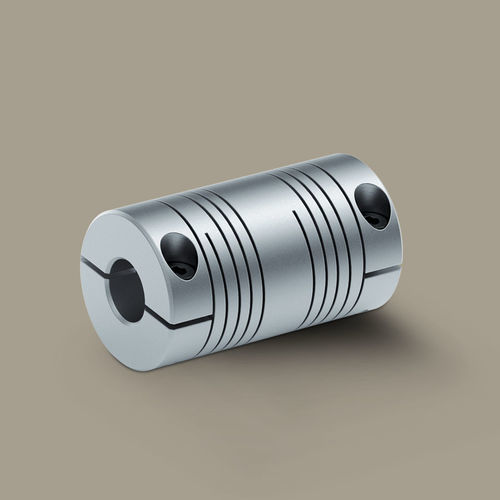

スパイラル軸継手 MHL series

ステンレス製アルミニウムクランプ付

製品説明
MHLヘリカルカップリングは、高いトルクと大径シャフトに対応するよう設計されています。クランプハブ取付により、トルク伝達性があり遊びのない接続を実現します。コンパクトな設計で高い偏心・ズレ補正能力を有し、要求の厳しい産業用途に適しています。

特長

• 短時間トルク: 約3.2〜23.5 Nm
• 高トルク対応で高出力用途に適合
• 大きなズレ補正能力（特に平行ずれ）
• クランプハブ取付により安全で遊びのない取り付け
• 最適化されたスプリング剛性により滑らかな回転
• 一体構造により摩耗なし・低メンテナンス
• 回転数最大 3600 min^-1

技術データ – アルミニウム
型式 | 短時間最大トルク (Nm) | 片側最大トルク (Nm) | 反転最大トルク (Nm) | 平行ずれ (mm) | 角度ずれ (°) | 軸方向ずれ (mm) | 最大ねじり剛性 (Nm/rad) | 最大軸方向スプリング剛性 [N/mm] | 最大回転数 (min^-1) | 慣性モーメント (kg·m^2) | 質量 (kg)
MHL 100 | 3.2 | 1.6 | 0.8 | ±0.75 | 5 | ±0.25 | 25 | 44 | 3600 | 4.52×10^-6 | 0.054
MHL 125 | 6.4 | 3.2 | 1.6 | ±0.75 | 5 | ±0.25 | 50 | 29 | 3600 | 15.2×10^-6 | 0.113
MHL 150 | 12 | 6 | 3 | ±0.75 | 5 | ±0.25 | 91 | 34 | 3600 | 34.1×10^-6 | 0.18

技術データ – ステンレス
型式 | 短時間最大トルク (Nm) | 片側最大トルク (Nm) | 反転最大トルク (Nm) | 平行ずれ (mm) | 角度ずれ (°) | 軸方向ずれ (mm) | 最大ねじり剛性 (Nm/rad) | 最大軸方向スプリング剛性 [N/mm] | 最大回転数 (min^-1) | 慣性モーメント (kg·m^2) | 質量 (kg)
MHL 100 | 6.8 | 3.4 | 1.7 | ±0.75 | 5 | ±0.25 | 70 | 56 | 3600 | 12.6×10^-6 | 0.15
MHL 125 | 14.2 | 7.1 | 3.6 | ±0.75 | 5 | ±0.25 | 130 | 64 | 3600 | 42.3×10^-6 | 0.315
MHL 150 | 23.5 | 11.8 | 5.9 | ±0.75 | 5 | ±0.25 | 190 | 78 | 3600 | 96.1×10^-6 | 0.507

寸法（単位：mm）
型式 | d1/d2 最小 | d1/d2 最大 | D | L | I1 | I2 | S
MHL 100 | 6 | 10 | 25.4 | 44.5 | 9.4 | 3.8 | M3
MHL 125 | 8 | 15 | 31.8 | 60.2 | 13 | 5.6 | M4
MHL 150 | 10 | 16 | 38.1 | 66.5 | 16.8 | 5.6 | M4

用途
サーボ駆動技術；包装・食品産業；医療機器分野

特性 / 技術仕様

• ブランド: Miki Pulley
• 型式群: MHL series
• 材質バリエーション: アルミニウムおよびステンレス
• 取付: クランプハブ（トルク伝達、遊びなし）
• 最大回転数: 3600 min^-1
• 短時間トルク範囲（型式により）: 約3.2 Nm〜23.5 Nm
• 特に平行ずれに対する高い補正能力
• 一体構造により低メンテナンス・非摩耗
