オルダム形軸継手 CPG

軸用サーボ モーター用エンコーダー用

製品概要

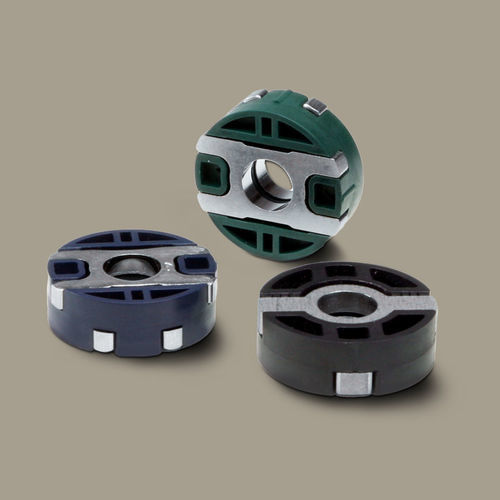

Oldhamカップリング CPG はサーボモーター向けに設計されたクロススライダ型カップリングです。モーターとエンコーダー間の軸ずれを補償し、エンコーダーによる高精度な位置決めと滑らかなトルク伝達を維持します。

主な特長

• 定格トルク：0.05 Nm
• 平行ずれ吸収：0.1 mm
• 角度ずれ吸収：0.1°
• 軸方向ずれ許容：0.3 mm
• バックラッシュのない滑らかなトルク伝達
• モーターからの熱的絶縁
• 最大回転数：3000 min^-1
• 動作温度：0～110 °C（モデルにより異なる）
• 取り付けが容易

技術仕様

• モデル1 — 定格トルク：0.05 Nm；平行ずれ：0.1 mm；角度ずれ：0.1°；軸方向：0.3 mm；最大回転数：3000；動作温度：0～110 °C
• モデル2 — 定格トルク：0.05 Nm；平行ずれ：0.1 mm；角度ずれ：0.1°；軸方向：0.3 mm；最大回転数：3000；動作温度：0～111 °C

寸法（mm）

• モデル1 — 外径：30 mm；シャフト径：10 mm；全長：10 mm
• モデル2 — 外径：30 mm；シャフト径：10 mm；全長：10 mm

用途と互換性

• 高精度位置決めシステムのサーボ／エンコーダ接続
• ロボティクス、自動化、CNC機械
• 包装・搬送機器

取り付けと保守

• 軸方向取り付けが簡単；10 mmシャフトに対応
• 保守は最小限；定期的なずれチェックを推奨
• モーターとエンコーダ間の電気的／熱的絶縁が必要な用途に適合
