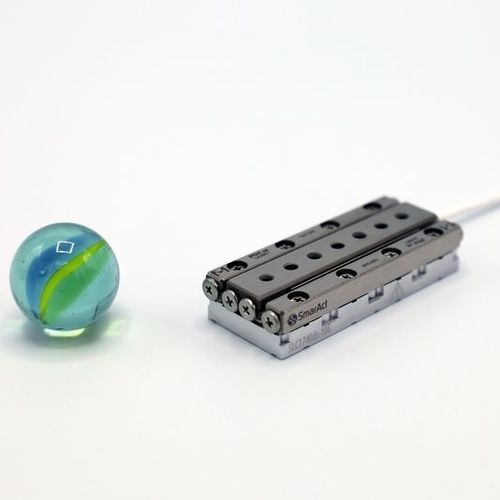

SLC-1740は、40×17×8.5mmのサイズで、移動量26mm、法線方向の力30Nを実現しています。
なお、このリニアピエゾステージのダウンロード資料は、S-positionセンサーを搭載した大気圧またはHV環境用のSLC-1740の寸法と仕様を示しています。超高真空対応ステージ、より高い阻止力を持つステージ、その他のセンサーオプションなど、他のバリエーションの技術的な図面や詳細な仕様については、当社のセールスチームにお問い合わせください。
メカニカル
ブロッキングフォース [N] - ≥ 3.5
最大通常の力 [N] - 30
最大リフト力 [N] - > 1.5
寸法 [mm] - 40 x 17 x 8.5
重量 [g] - 26
オープンループ
分解能 [nm] - < 1
オプション
材質オプション:アルミベース(標準)、スチールベース(-ST)、チタンベース(-TI)、ブラックアルマイト(-BK
メカニカルオプション:U字型ベースによる高剛性化(-W)、幅23mmへの拡大、ライフタイムの向上(-Z)
性能オプション - ブロッキングフォースの向上(-D)。+1.5 N
極低温オプション - あり(オープンループのみ)
---
