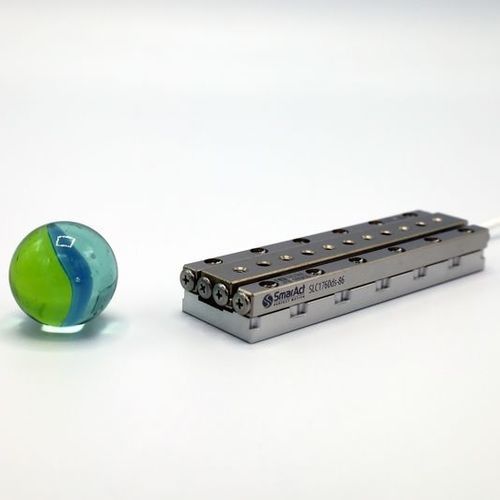

SLC-1760は、60×17×8.5mmの大きさで、移動範囲41mm、法線方向の力30Nを実現しています。
なお、このリニアピエゾステージのダウンロード資料は、S-positionセンサーを搭載した大気圧またはHV環境用のSLC-1760の寸法と仕様を示しています。超高真空対応ステージ、より高い阻止力を持つステージ、その他のセンサーオプションなど、他のバリエーションの技術的な図面や詳細な仕様については、当社のセールスチームにお問い合わせください。
メカニカル
ブロッキングフォース [N]≧ 3.5
最大法線力 [N]30
最大リフトフォース [N]> 1.5
寸法 [mm]60 x 17 x 8.5
重量 [g]38
オープンループ
分解能 [nm]<1
オプション
材質オプション - アルミニウムベース(標準)、スチールベース(-ST)、チタンベース(-TI)、ブラックアルマイト(-BK
機械的オプション - U字型ベースによる機械的強度の向上(-W):幅が23 mmに拡大、寿命の向上(-Z)
性能オプション - ブロッキング力の向上(-D)+1.5 N
極低温オプション - はい(オープンループのみ)。
---
