ロングレース用ポジショニングステージ MLL-82

電磁駆動閉ループダイレクトドライブ

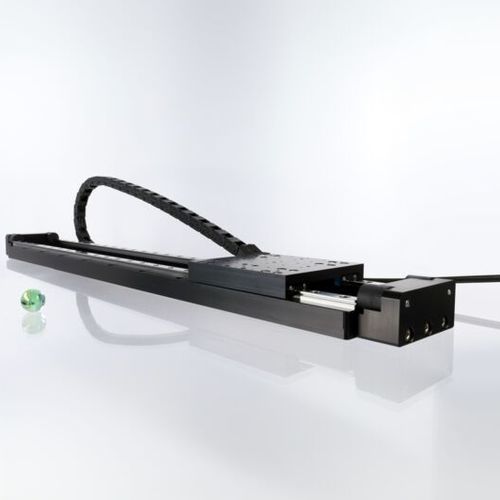

SMARSHIFT MLL-82は電磁式ダイレクトドライブポジショナーです。ポジショナーは100mm単位で長さ調整が可能です。 MLSシリーズのステージと簡単に組み合わせることができます。 写真は MLL-82500 で、400mm 以上のトラベルとケーブルルーティング用のエナジーチェーンを備えています。 アプリケーション MLL-82 は、マイクロアセンブリ、ピックアンドプレースプロセス、ガントリーシステムにおけるツールの精密な移動など、工業生産における要求の厳しい作業向けに特別に設計されています。その長い移動距離と高い精度は、レーザーマーキング、レーザー切断、レーザー穴あけなどの最新の製造方法に最適です。半導体技術やフォトニクスでは、MLL-82はウェハー位置決めシステムや遅延ラインとして使用され、その精度と信頼性を印象付けています。 仕様 連続力 [N] - 5 ピーク荷重 [N] - 15 最大常用力 [N] - 200 移動質量（無負荷時） [g] - 400 寸法 [mm] - 82 × 250 ... 550 × 30 重量 [g] - 1800 ... 3300 材質 ベース素材 - アルミニウム、黒アルマイト処理 クローズドループ センサータイプ - SC 最大加速度（無負荷時） [m/s²] - 30 インポジション安定度 [nm] - ±5 センサー分解能 MCS2 [nm] - 1 一方向再現性 MCS2 [nm] - 45 オプション 材質オプション - アルミニウム、ブラスト加工
