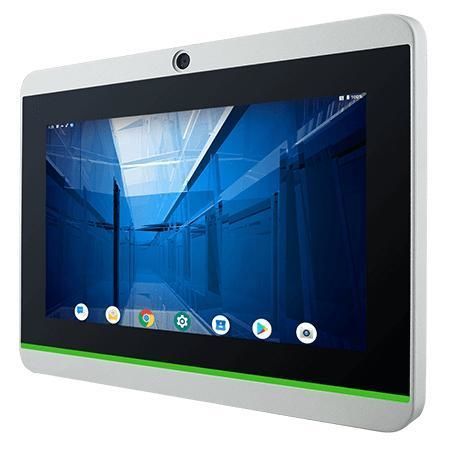

マルチタッチスクリーンパネルPC W07IQ3S-PCT1AC-POE

PCAP 容量型タッチスクリーン7インチ1024 x 600

製品概要
Winmate W07FA3S-PCT1AC-POEは、Sシリーズ（NXP i.MX6）搭載の7インチ産業用HMIパネルPCで、機械制御、工場自動化、オペレータ向けインターフェースに適しています。投影型静電容量式マルチタッチディスプレイ、ファンレスの低消費電力設計、内蔵RGB LEDライトバー、PoE給電対応を備え、HF RFIDやフロントカメラなどのオプションでアクセス制御や会議室予約端末、状態表示に対応します。

主な特徴

• 7.0" 投影型静電容量式 (PCAP) マルチタッチ、解像度 1024 x 600
• ファンレス設計で超低消費電力
• ステータス表示用の内蔵RGB LEDライトバー
• Power over Ethernet (PoE) サポート（IEEE 802.3at, PD）
• オプションの2MPフロントカメラ
• オプションのHF RFIDリーダー（13.56 MHz）
• 前面IP65の薄型シールデザインで予約端末やアクセス制御に適合

システムとディスプレイ

• 表示サイズ：7.0 inches
• タッチ/ガラス：Projected Capacitive Multi Touch Screen (PCAP)
• 解像度：1024 x 600
• パネル輝度：320 nits
• コントラスト比：1000:1
• 視野角：75, 75, 75, 70
• 有効表示領域：153.6 x 90 mm
• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz
• メモリ：1 GB（標準）、2 GB（オプション）
• ストレージ：eMMC 16 GB（標準）、eMMC 32 GB（オプション）
• 対応OS（オプション）：Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• WLAN / Bluetooth：オプション対応

寸法・機構

• 外形寸法（W x H x D）：189.4 x 145.4 x 39.8 mm
• 切欠き寸法（cut out）：175.5 x 131.5 mm
• 重量：約1.0 kg
• 取付：壁面取付（標準）、VESA取付オプションあり
• 筺体：Metal Housing
• 冷却方式：ファンレス設計

環境・保護

• 動作湿度：10%～90% RH（結露なきこと）
• 動作温度：0°C～50°C
• 保管温度：-10°C～60°C
• 前面防護等級：IP65

認証

• CE
• FCC

接続性・入出力

• USB：1 x Console (Mini USB)、1 x USB OTG、1 x USB 2.0 Type-A
• シリアル：1 x RS232/422/485（デフォルト RS232）
• LAN：1 x RJ45 with PoE（PD, IEEE 802.3at）
• 映像：1 x Micro HDMI（オプション）
• オーディオ：1 x Speaker
• カードスロット：1 x Micro SD
• 拡張：1 x mPCIe スロット（half-size Wi‑Fi用）
• CANBUS：1 x CANBUS D-sub9
• 電源入力：1 x 12V DC、2ピン端子ブロック

電源と付属品

• 電源入力：12V DC（端子ブロック経由）
• アダプタ：12V 50W（付属／オプション）
• PoE：IEEE 802.3at 準拠の PoE PD（25 W）
• 付属品：100~240V AC→DC アダプタ、電源ケーブル、端子ブロック→2.5Ø female アダプタ、オープンワイヤーケーブル（端子ブロックコネクタ付）、VESAねじ、ドライバCD、マニュアル
• オプション付属品：VESAデスクスタンド、フロント壁面取付キット、VESAブラケット取付キット

技術仕様

• モデル：W07FA3S-PCT1AC-POE
• ブランド：Winmate
• 表示：7.0" PCAP、1024 x 600、有効領域 153.6 x 90 mm
• 輝度 / コントラスト / 視野角：320 nits / 1000:1 / 75,75,75,70
• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz
• メモリ：1 GB（標準）/ 2 GB（オプション）
• ストレージ：eMMC 16 GB（標準）/ 32 GB（オプション）
• OSオプション：Ubuntu 18.04、Android 6.0、Debian 7.0、Linux QT（オプション）
• インターフェース：USB Mini/OTG/Type-A、RS232/422/485、RJ45 PoE、Micro HDMI（opt.）、Micro SD、mPCIe、CANBUS D-sub9、Speaker
• 電源：12V DC（端子ブロック）および PoE PD IEEE 802.3at（25 W）
• 寸法 / 重量：189.4 x 145.4 x 39.8 mm / 1.0 kg
• 取付：壁面取付（標準）、VESAオプション
• 保護：前面 IP65
• オプション：2MPフロントカメラ、HF RFID 13.56 MHz、WLAN/BT（オプション）
• 認証：CE、FCC
