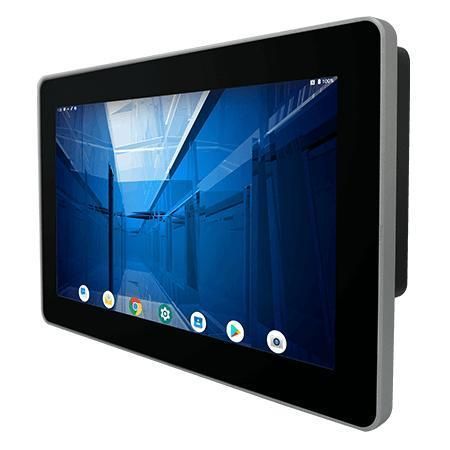

PCAP 容量型タッチスクリーンパネルPC W10IQ3S-PCH2-POE

マルチタッチスクリーン容量方式タッチスクリーンタッチスクリーン

概要
Winmate W10IQ3S-PCH2-POEは、Qualcomm® Snapdragon™ 660を搭載した10.1インチSシリーズのHMIパネルPCです。機械制御、工場の自動化、オペレーター向けHMI向けに設計され、薄型の金属筐体、前面IP65、ファンレス冷却、PoEサポートを備え、産業環境での設置を簡素化します。

主な特長

• 10.1" 1280 x 800、投影型静電容量式マルチタッチ（4点）
• ファンレス設計と低消費電力
• Power over Ethernet対応（PoE PD、IEEE 802.3at 最大25W）
• オプションの2MPフロントカメラおよびHF RFIDリーダー（13.56 MHz）
• 前面IP65による防塵・防水保護
• 薄型フラットフロントで清掃と統合が容易

システムと接続性

• プロセッサ: Qualcomm® Snapdragon™ 660（Octa-Core 2.2 GHz）
• メモリ: 3 GB LPDDR4；ストレージ: 32 GB eMMC onboard
• OS: Android 9.0
• オプション: WLAN、Bluetoothモジュール
• オプション: HF RFIDリーダー 13.56 MHz

入出力ポート

• USB: 2 x USB 2.0（Type A）、1 x USB 3.0（Type-C）
• シリアル: 1 x RS232/422/485（デフォルト RS232）
• LAN: 1 x LAN PoE（at/af）
• 映像: 1 x Micro HDMI（オプション）
• オーディオ: 1 x スピーカー
• ストレージ: 1 x Micro SDカードスロット

機構

• 寸法: 264.57 x 173.29 x 35.7 mm；カットアウト: 250 x 159 mm
• 重量: 1.2 kg
• 取付: パネル取付およびVESA取付
• 筐体: 金属ハウジング

環境・耐久性

• 動作温度: 0°C～50°C；保存温度: -20°C～60°C
• 動作湿度: 10%～90% RH（非結露）
• 衝撃・振動: MIL-STD-810G（指定手順）
• 前面保護等級: IP65

電源と付属品

• 電源入力: 12 V DC（ターミナルブロック、標準）；オプション 9–36 V
• アダプター: 12 V 50 W；PoE PDはIEEE 802.3at（25 W）に準拠
• 付属/利用可能なアクセサリ: 100–240 V AC/DCアダプタ、電源コード、ターミナルブロックアダプタケーブル、オープンワイヤーケーブル（ターミナルコネクタ付）、VESAネジ

カメラ

• オプションのフロントカメラ: 2 MP

認証

• CE
• FCC

技術仕様

• モデル: W10IQ3S-PCH2-POE
• メーカー: Winmate
• 表示: 10.1" 1280 x 800、P-CAPマルチタッチ、350 nits（1000 nitsオプション）、コントラスト800:1
• プロセッサ: Qualcomm® Snapdragon™ 660；メモリ: 3 GB LPDDR4；ストレージ: 32 GB eMMC
• OS: Android 9.0
• IO: 2x USB2.0、1x USB3.0 Type-C、1x RS232/422/485、1x LAN PoE、1x Micro HDMI（オプション）、1x スピーカー、1x Micro SDスロット
• 機構: 264.57 x 173.29 x 35.7 mm；カットアウト 250 x 159 mm；重量 1.2 kg；金属筐体
• 環境: 動作 0°C～50°C；保管 -20°C～60°C；10%–90% RH；前面 IP65
• オプション: 2 MPフロントカメラ、HF RFID 13.56 MHz、WLAN/BT
• 認証: CE、FCC
