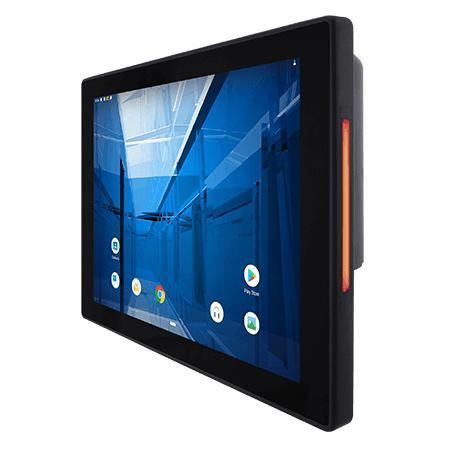

PCAP 容量型タッチスクリーンパネルPC R12IQ3S-PCM2AC-POE

TFT LCDマルチタッチスクリーン12.1インチ

製品概要
Winmate R12IQ3S-PCM2AC-POEは、Qualcomm Snapdragon 660 Sシリーズを搭載した12.1インチのHMIパネルPCで、機械制御、工場自動化、オペレーター向けHMIに適した設計です。1024 x 768 TFT表示、投影型静電容量式マルチタッチ、ファンレス冷却、低消費電力、PoE対応、オプションのHF RFIDリーダー、内蔵RGB LEDライトバー、前面IP65を備えます。

主な特徴

• 12.1インチ 1024 x 768 TFT、Projected Capacitive（PCAP）マルチタッチ
• ファンレス冷却と超低消費電力設計
• PoE対応（IEEE 802.3at PD、25 W）
• オプションのHF RFIDリーダー（13.56 MHz）
• 真のフラット前面を持つスリムなSシリーズ設計で清掃が容易
• 前面IP65の防水・防塵
• 両側に内蔵されたRGB LEDステータスライトバー

設計と機能

• PoEはデータと電源を1本のケーブルで供給し、設置を簡素化し電源管理を集中化
• Sシリーズの薄型プロファイル（従来比約35%薄）によりベゼル体積を削減し保守を容易に
• P‑Capタッチは耐傷性ガラスカバーを採用し、4点マルチタッチで指操作に対応
• プログラム可能なRGBライトバーによる遠隔状態表示とオプションのHF RFID/NFCで制限付きアクセス制御を実現
• 前面シールIP65によりほこりや飛沫から保護

認証

• CE
• FCC

特長 / 技術仕様

• ディスプレイサイズ: 12.1 inches
• タッチ / ガラス: Projected Capacitive Multi-Touch Screen
• 解像度: 1024 x 768
• パネル輝度: 500 nits
• コントラスト比: 1000:1
• 視野角: 89/89/89/89
• アクティブエリア: 245.76 x 184.32 mm
• プロセッサ: Qualcomm Snapdragon 660 (Octa-Core 2.2 GHz)
• メモリ: 3 GB LPDDR4
• ストレージ: eMMC onboard 32 GB
• OS: Android 9.0
• WLAN / Bluetooth: オプション
• RFID: HF 13.56 MHz (オプション)
• ライトバー: 両側内蔵RGB LEDステータスライトバー
• 寸法: 296 x 227 x 46 mm; 切り欠き: 282 x 207 mm
• 重量: 3.4 kg
• 取り付け: パネルマウント / VESAマウント対応
• エンクロージャ: 金属ハウジング（アルミ）
• 冷却: ファンレス設計
• 動作湿度: 10%～90% RH 結露なきこと
• 動作温度: 0°C～50°C; 保管温度: -20°C～60°C
• 耐衝撃 / 耐振動: MIL-STD-810G 準拠
• IP等級: 前面 IP65
• 入出力: 2 x USB 2.0 (Type A), 1 x USB 3.0 (Type C)
• シリアル: 1 x RS232/422/485 (デフォルト RS232)
• LAN: 1 x LAN PoE at/af (USB-to-LAN AX88178A 記載)
• ビデオ: 1 x Micro HDMI (オプション)
• オーディオ: 2 x スピーカー
• SDスロット: Micro SD
• 付属品: 100-240V AC-DC アダプタ、電源コード、端子ブロック変換ケーブル、VESAネジ等
• 電源: 12V DC via terminal block (標準); オプション 9-36V; アダプタ 12V 50W; PoE PD は IEEE 802.3at (25 W) 準拠
