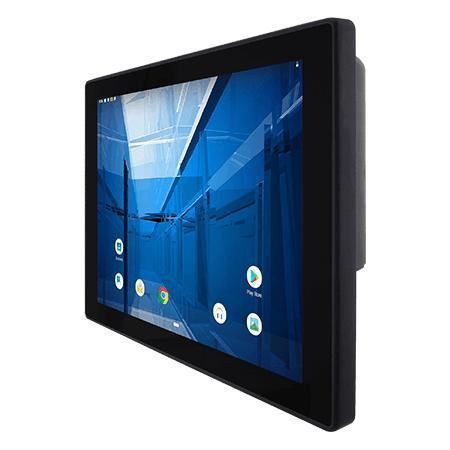

マルチタッチスクリーンパネルPC R12IQ3S-PCM2-POE

タッチスクリーンTFT LCDPCAP 容量型タッチスクリーン

製品概要
Winmate R12IQ3S-PCM2-POE は、Qualcomm® Snapdragon™ 660 搭載の 12.1 インチ HMI パネルPC で、機械制御、工場自動化、オペレーター HMI 用に設計されています。ファンレス冷却、低消費電力、PoE 対応、前面 IP65 を備え、産業および商業環境での安定した稼働を想定しています。

主な特徴

• 12.1 インチ 1024 x 768 TFT 液晶、投影型静電容量式マルチタッチ (PCAP)
• ファンレス冷却と超低消費電力
• Power over Ethernet (PoE) 対応 (IEEE 802.3at、25 W)
• オプションの HF RFID リーダー (13.56 MHz)
• 会議室予約、入退室管理、情報表示向けの薄型フラットデザイン
• 前面 IP65（防水・防塵）

Power over Ethernet (PoE)
PoE によりデータと電源を1本のケーブルで供給でき、配線を簡素化して集中電源管理が可能になります。アクセス制御やビルオートメーション、分散型 HMI の導入に適しています。

デザインとメンテナンス
S シリーズは従来のパネルPCより薄型で、平坦な前面は清掃や設置が容易で、モダンなインテリアやキオスクに適合します。

P‑Cap タッチ
投影型静電容量式タッチガラスは傷に強く、マルチタッチ（4 点）をサポートし、直感的で正確な操作を提供します。

前面 IP65 保護
前面は IP65 にシールされており、ほこりや飛沫から装置を保護し、屋外・過酷環境でも安定した動作を実現します。

認証

• CE
• FCC

主な仕様

• ディスプレイ: 12.1 インチ、1024 x 768、500 nits、1000:1
• タッチ / ガラス: Projected Capacitive Multi Touch、アクティブエリア 245.76 x 184.32 mm
• プロセッサ: Qualcomm® Snapdragon™ 660 (Octa‑Core 2.2 GHz)
• メモリ: 3 GB LPDDR4
• ストレージ: eMMC onboard 32 GB
• OS: Android 9.0
• 接続性: LAN PoE (at/af)、WLAN/BT はオプション
• RFID: HF 13.56 MHz（オプション）
• 寸法: 296 x 227 x 46 mm、切欠き: 282 x 207 mm、重量: 3.4 kg
• 取付: パネル/ VESA、筐体: 金属、冷却: ファンレス
• 環境: 動作 0°C〜50°C、保管 -20°C〜60°C、湿度 10%〜90% RH（結露なきこと）
• 耐衝撃・振動: MIL‑STD‑810G (516.6 Proc I, 514.6 Proc I)
• 入出力: USB 2 x Type‑A、USB 3.0 Type‑C x1、RS232/422/485 x1 (既定 RS232)、LAN PoE x1、Micro HDMI x1 (オプション)、スピーカー x2、Micro SD スロット x1
• 電源: 12V DC ターミナルブロック（標準）、9–36V オプション、アダプタ 12V 50W、PoE PD IEEE 802.3at (25 W)
• 付属品: 100–240V AC→DC アダプタ、電源コード、端子ブロック→2.5Ø メスアダプタケーブル、オープンワイヤーケーブル（端子付）、VESA ねじ
