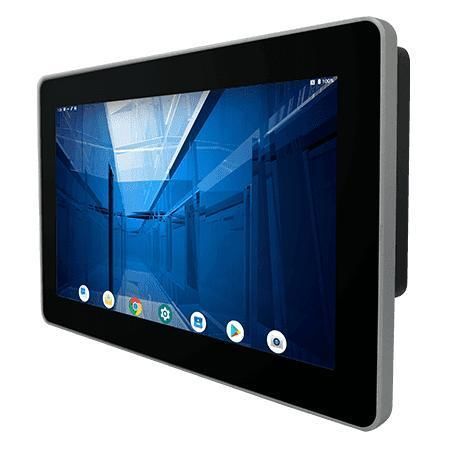

マルチタッチスクリーンパネルPC W10IM3S-PCH2-POE

PCAP 容量型タッチスクリーン10.1インチ1280 x 800

製品概要
Winmate W10IM3S-PCH2-POEは、ARM A53クアッドコア（2.0 GHz）を搭載したSシリーズの10.1インチHMIパネルPCです。機械制御、工場自動化、オペレーター向けHMI用途に設計され、ファンレスで低消費電力、前面IP65保護およびPower over Ethernet（PoE）による電源供給をサポートします。オプションで2MPフロントカメラ、HF RFIDリーダー（13.56 MHz）、無線モジュールを追加可能。標準でAndroidをサポートし、Linuxディストリビューションも選択可能です。

主な特徴

• 10.1" 1280 x 800 P-CAP マルチタッチディスプレイ
• ファンレス設計と超低消費電力
• PoE PDサポート（IEEE 802.3at、最大25 W）
• オプションの2MPフロントカメラおよびHF RFIDリーダー（13.56 MHz）
• 前面IP65による防水・防塵保護
• AndroidまたはLinuxのOSをサポート

製品の詳細
表示

• サイズ: 10.1インチ
• タッチ/ガラス: 投影型静電容量式マルチタッチ（4点）
• 解像度: 1280 x 800
• 輝度: 350 nits（1000 nits オプション）
• コントラスト比: 800:1
• 視野角: 85/85/85/85
• アクティブエリア: 216.96 x 135.6 mm

システム仕様

• プロセッサ: ARM A53（Quad Core 2.0 GHz）
• メモリ: 4 GB LPDDR4
• ストレージ: 32 GB eMMC オンボード
• OS: 標準 Android 11（Android 13へアップグレード可能）；オプション: Linux Yocto 5.15.47（QT 5.15）または Ubuntu Server 22.04
• オプション: WLAN、Bluetooth

機械的仕様

• 寸法: 264 x 173 x 36 mm
• カットアウト: 250 x 159 mm
• 重量: 約1.2 kg
• 取付: パネルマウント、VESAマウント
• 筐体: プラスチック前面ベゼル、金属バックカバー

環境

• 動作湿度: 10%～90% RH（結露しないこと）
• 動作温度: 0°C～50°C
• 保管温度: -20°C～60°C
• 衝撃/振動: MIL-STD-810H 準拠
• 前面保護等級: IP65

認証

• CE
• FCC

入出力ポート

• USB: 2 x USB 2.0 Type A、1 x Micro USB 2.0 OTG
• シリアル: 1 x RS232/422/485（初期設定 RS232）
• LAN: 1 x Gigabit LAN（10/100/1000 Mbps）
• 映像出力: 1 x Micro HDMI（オプション）
• オーディオ: 1 x スピーカー
• SDカードスロット: 1 x Micro SD（最大32 GB）

付属品

• 100~240V AC → DC アダプタ
• 電源ケーブル
• ターミナルブロック→2.5Øメス変換ケーブル
• オープンワイヤーケーブル（ターミナルブロックコネクタ付）
• VESAネジ

電源

• 電源仕様: 12V DC（ターミナルブロック、標準）；オプション 9~36V
• アダプタ: 12V 50W
• PoE: PoE (PD) は IEEE 802.3at 準拠（25 W）

カメラ

• フロントカメラ: 2 MP（オプション）

技術仕様

• モデル: W10IM3S-PCH2-POE
• 表示: 10.1" 1280 x 800 P-CAP、350 nits（1000 nits オプション）
• プロセッサ: ARM A53（Quad Core 2.0 GHz）
• メモリ: 4 GB LPDDR4
• ストレージ: 32 GB eMMC オンボード
• OS: 標準 Android 11（Android 13 へアップグレード可能）；オプション Linux Yocto または Ubuntu Server
• ネットワーク: 1 x Gigabit LAN；PoE PD IEEE 802.3at（25 W）
• オプションI/O/モジュール: Micro HDMI、HF RFID 13.56 MHz、2 MP フロントカメラ、WLAN、Bluetooth
• 前面保護: IP65
• 寸法/重量: 264 x 173 x 36 mm / 約1.2 kg
• 取付: パネル / VESA
• 動作温度/湿度: 0°C～50°C；10%～90% RH（結露しないこと）
• 衝撃/振動: MIL-STD-810H 準拠
• 認証: CE、FCC
