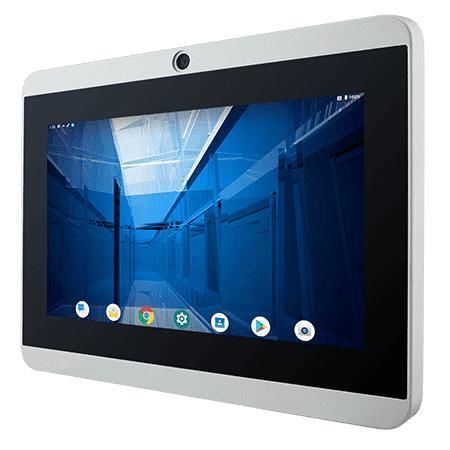

マルチタッチスクリーンパネルPC W07IM3S-PCO1-POE

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
Winmate W07IM3S-PCO1-POE は、ARM A53 を搭載した 7 インチ HMI パネル PC で、機械制御、工場自動化、オペレーター向けインターフェース向けに設計されています。真のフラットガラス前面、ファンレス冷却、低消費電力、PoE 対応を特徴とします。オプションで 2MP フロントカメラと HF RFID リーダー（13.56 MHz）を追加可能です。

主な特徴

• 7" 1024 x 600 P-CAP マルチタッチ表示
• ファンレス設計と超低消費電力
• PoE 対応（IEEE 802.3at PD、25 W）
• 前面保護 IP65
• オプション：2MP フロントカメラ、HF RFID リーダー
• 標準 Android、オプションで Linux
• パネルマウントおよび VESA マウント、金属筐体

ディスプレイ

• サイズ：7.0 inches
• タッチ / ガラス：Projected Capacitive Multi-Touch（4 点）
• 解像度：1024 x 600
• 輝度：1000 nits
• コントラスト比：700:1
• アクティブ面積：153.6 x 90 mm；視野角：75,75,75,70

システム仕様

• プロセッサー：ARM A53（Quad Core 2.0 GHz）
• メモリ：4 GB LPDDR4
• ストレージ：32 GB eMMC onboard
• OS：Android 11（デフォルト、Android 13 にアップグレード可）；オプションで Linux Yocto / Ubuntu Server
• WLAN / Bluetooth：オプション対応

機械仕様

• 寸法：189.4 x 145.4 x 40 mm；切欠：175.5 x 131.5 mm
• 重量：約 1.0 kg
• マウント：パネルマウントおよび VESA マウント
• 筐体：金属ハウジング

環境

• 動作湿度：10% ～ 90% RH（結露しないこと）
• 動作温度：0°C ～ 50°C；保存温度：-20°C ～ 60°C
• 衝撃 / 振動：MIL-STD-810H 準拠
• 前面 IP 等級：IP65

認証

• CE
• FCC

入出力ポート

• USB：2 x USB 2.0 Type A、1 x Micro USB 2.0 OTG
• シリアル：1 x RS232/422/485（デフォルト RS232）
• LAN：1 x 10/100/1000 Mbps
• ビデオ：1 x Micro HDMI（オプション）
• オーディオ：1 x スピーカー；SD：1 x Micro SD（最大 32 GB）

電源

• 電源入力：12 V DC（ターミナルブロック）
• アダプター：12 V 50 W（アクセサリ）
• PoE（PD）：IEEE 802.3at（25 W）

カメラ

• フロントカメラ：2 MP（オプション）

付属品

• 100 ~ 240 V AC→DC アダプター；電源コード
• ターミナルブロック→2.5Ø メスアダプターケーブル；オープンワイヤー用ターミナルケーブル
• VESA 取付ネジ

技術仕様

• モデル：W07IM3S-PCO1-POE
• ブランド：Winmate
• 表示：7.0" / 1024 x 600 / P-CAP
• 輝度 / コントラスト：1000 nits / 700:1
• CPU / メモリ / ストレージ：ARM A53 Quad Core 2.0 GHz / 4 GB LPDDR4 / 32 GB eMMC
• マウント & ハウジング：Panel & VESA；金属筐体；ファンレス
• 動作条件 & 認証：0°C–50°C；前面 IP65；MIL-STD-810H；CE、FCC
• I/O & 電源：USB x3、RS232/422/485、LAN 1GbE、Micro HDMI（オプション）、12 V DC および PoE PD（25 W）
