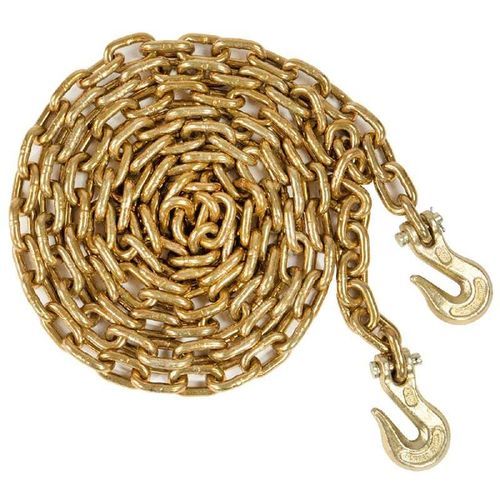

牽引用チェーン G70 Tow Chainスチール製炭素鋼製フック付
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 牽引用
- 材料
- スチール製, 炭素鋼製
- その他の特徴
- 亜鉛めっき, フック付
- 製品用途
- 車両用
- 分野
- 林業用, 農業, 構造用
詳細
製品概要
けん引チェーン G70、USタイプ NACM Grade 70。トラック用のクレビススリップフック付き。黄色メッキ仕様あり。硬化性と耐摩耗性を高めるため、熱処理した高炭素鋼を使用し、優れた強度対重量比を実現。トラックの荷締め、けん引、建設、林業、農業用途に適合。DOT要件に準拠。
導入
サイズ: 1/4" ~ 3/4" || 直径 7 mm ~ 20 mm
使用荷重(WLL): 3,150 lbs ~ 24,700 lbs || 1,430 kg ~ 11,200 kg
表面処理: 無塗装; 亜鉛めっき; 溶融亜鉛めっき 等
材料: プレミアム炭素鋼（熱処理）
安全係数: 4 × WLL
パラメータ
仕様表
Header: Size (MM) | +/-MM | Inside Length A (MM) | A +/-MM | Outside Width B (MM) | B +/-MM | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2
規格・包装
Standard: G70 Tow Chain
MOQ: 100メートル
包装: 段ボール + スチールパレット
技術的特徴 / 仕様
けん引チェーン G70、USタイプ NACM Grade 70。トラック用のクレビススリップフック付き。黄色メッキ仕様あり。硬化性と耐摩耗性を高めるため、熱処理した高炭素鋼を使用し、優れた強度対重量比を実現。トラックの荷締め、けん引、建設、林業、農業用途に適合。DOT要件に準拠。
導入
サイズ: 1/4" ~ 3/4" || 直径 7 mm ~ 20 mm
使用荷重(WLL): 3,150 lbs ~ 24,700 lbs || 1,430 kg ~ 11,200 kg
表面処理: 無塗装; 亜鉛めっき; 溶融亜鉛めっき 等
材料: プレミアム炭素鋼（熱処理）
安全係数: 4 × WLL
パラメータ
- チェーン等級: NACM / ASTM分類。輸送・けん引用途にGrade 70。
- 使用荷重 (WLL): 損傷のない直鎖状態のチェーンにかけられる最大推奨作業荷重。
- プルーフテスト: 製造時の最小引張力で、製品の整合性を確認する試験。設計基準には使用しないこと。
- 最小破断荷重: 制御された試験で破断に達した力の値。サービス保証ではない。
- 頭上荷役: 本チェーンは牽引・荷締め用途向け。明示の認証がない限り頭上荷役には使用しないこと。
仕様表
Header: Size (MM) | +/-MM | Inside Length A (MM) | A +/-MM | Outside Width B (MM) | B +/-MM | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2
規格・包装
Standard: G70 Tow Chain
MOQ: 100メートル
包装: 段ボール + スチールパレット
技術的特徴 / 仕様
- モデル: G70 Tow Chain
- グレード: Grade 70 (NACM / ASTM分類)
- サイズ範囲: 1/4" ~ 3/4" (直径 7 mm ~ 20 mm)
- 使用荷重 (WLL): 3,150 lbs ~ 24,700 lbs (1,430 kg ~ 11,200 kg)
- 材料: プレミアム熱処理炭素鋼
- 表面仕上げ: 無塗装、亜鉛めっき、溶融亜鉛めっき
- 安全係数: 4 × WLL
- 典型用途: トラックの荷締め、けん引、建設、林業、農業
- MOQ: 100メートル
- 包装: 段ボール + スチールパレット
