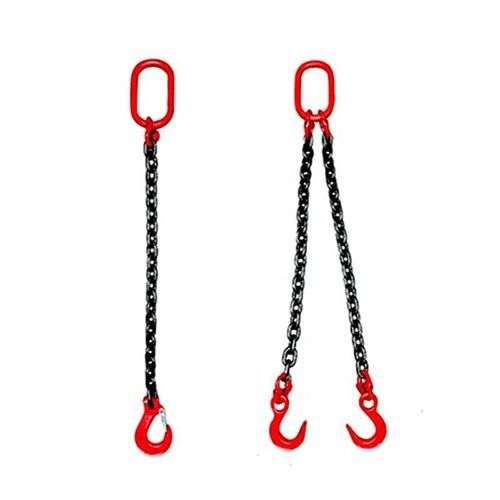

チェーンスリング Grade 80 SFG

1点スチール製

導入

• S = スリングレッグ
• T = トリプルレッグ
• S = スリングフック（ラッチ付き）
• SL = 自動ロック（安全）フック
• F = 鋳造フック
• D = ダブルレッグ
• Q = クアッドレッグ
• G = グラブフック
• O = 楕円マスターリンク

製品概要

• スリングスタイル
• 個別シリアル番号
• チェーン寸法とグレード
• スリングの正確な長さ
• 使用荷重限度（WLL）

パラメータ
設計係数 | 1レッグ（90°） | 2レッグ（60°） | 2レッグ（45°） | 2レッグ（30°） | 3/4レッグ（60°） | 3/4レッグ（45°） | 3/4レッグ（30°）
荷重係数 | 1 | 1.7 | 1.4 | 1 | 2.6 | 2.1 | 1.45
チェーン径 7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
チェーン径 9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
チェーン径 5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
チェーン径 3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
チェーン径 1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
チェーン径 5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
チェーン径 3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
チェーン径 7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
チェーン径 1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
チェーン径 1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

規格

• 名称: Grade 80 SFG Chain Sling – Single Leg w/ Foundry Hook on Top and Grab Hook on Bottom
• MOQ: 100 メートル
• 梱包: カートン + スチールパレット

技術仕様

• 型式表示: Grade 80 SFG Chain Sling
• 構成: 上部に鋳造フック、下部にグラブフックを備えたシングルレッグスリング（その他のフックタイプはコードに従って対応可）
• 使用可能なチェーン径: 7/32"; 9/32"; 5/16"; 3/8"; 1/2"; 5/8"; 3/4"; 7/8"; 1"; 1-1/4"
• 作業荷重はチェーン径とスリング構成ごとに提供（パラメータ参照）
• 設計/荷重係数はスリング構成と角度によって変わる（値はパラメータ参照）
• 各スリングは書面による証明書とタグ上の追跡可能なシリアル番号を付属
• 梱包: カートン＋スチールパレット
• 最小注文数量: 100 メートル
