チェーンスリング Grade 80 TOF

3点鋼

製品

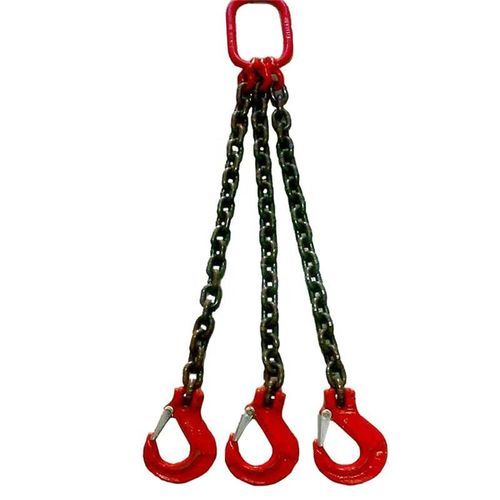

• TOFチェーンスリング Grade 80 — 上部にクアッドオブロングマスターリンク、下部にファウンドリフックを備えたトリプルレッグスリングです。
• スリングスタイル：トリプルレッグ（T）。追跡可能な個別シリアル番号をタグに表示。
• 通常提供される項目/オプション：スリングサイズとグレード、正確なスリング長さ、使用荷重（WLL）。

導入

• S = スリング脚
• T = トリプルレッグ
• S（別の文脈）= スリングフック（ラッチ付）
• SL = セルフロッキング（安全）フック
• F = ファウンドリフック
• D = ダブルレッグ
• Q = クアッドレッグ
• G = グラブフック
• O = オブロングマスターリンク

認証と追跡

• チェーンスリングは書面による認証書が付属します。
• タグのシリアル番号は証明書および販売注文番号と照合され、完全な追跡性を確保します。

パラメータ（チェーン直径とスリング構成別の許容荷重）
設計係数：4:1

列マッピング：1本脚（90°） | 2本脚（60°） | 2本脚（45°） | 2本脚（30°） | 3/4本脚（60°） | 3/4本脚（45°） | 3/4本脚（30°）

荷重係数：1本（90°）：1 | 2本（60°）：1.7 | 2本（45°）：1.4 | 2本（30°）：1 | 3/4本（60°）：2.6 | 3/4本（45°）：2.1 | 3/4本（30°）：1.45

チェーン径別行：
7/32″ : 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ : 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ : 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ : 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ : 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ : 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ : 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ : 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" : 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" : 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

規格

• 名称：Grade 80 TOF Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Foundry Hooks on Bottom
• MOQ：100メートル
• 梱包：カートン + スチールパレット

仕様 / 技術仕様

• 製品タイプ：TOFチェーンスリング（トリプルレッグ）、上部にクアッドオブロングマスターリンク、下部にファウンドリフック
• Grade：Grade 80
• スリングスタイル：トリプルレッグ（T）
• 使用可能なフックタイプ：ファウンドリフック（F）、スリングフック（ラッチ付）、セルフロッキング（SL）フック
• マスターリンク：クアッドオブロングマスターリンク（O）
• シリアル番号：追跡のためタグに個別シリアル番号を表示
• 認証：シリアル番号および注文番号に一致する書面による証明書を提供
• MOQ：100メートル
• 梱包：カートン + スチールパレット
• 荷重表：スリング構成および角度ごとの直径別許容荷重は上記パラメータを参照
