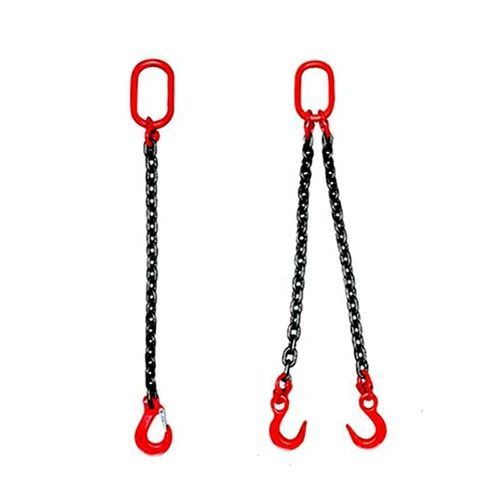

チェーンスリング Grade 100 DOG

2点4点3点

はじめに

• S = スリング脚
• T = 3本脚
• S = スリングフック（ラッチ付）
• SL = 自己ロック（セーフティ）フック
• F = 鋳造用フック
• D = ダブルレッグ
• Q = 4本脚
• G = グラブフック
• O = オブロングマスターリンク

製品概要
チェーンスリングは書面による証明書と共に提供されます。タグのシリアル番号は証明書およびご注文番号と一致します。これにより完全なトレーサビリティが確保されます。

パラメータ
設計係数 | 1本脚スリング | 2本脚スリング（3 cols） | 3本脚 & 4本脚スリング（3 cols）
角度 | 90度 | 60度 | 45度 | 30度 | 60度 | 45度 | 30度
寸法 | 荷重係数: 1 | 荷重係数: 1.7 | 荷重係数: 1.4 | 荷重係数: 1 | 荷重係数: 2.6 | 荷重係数: 2.1 | 荷重係数: 1.45
7/32″ | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32″ | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16″ | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8″ | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2″ | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8″ | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4″ | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8″ | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1″ | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4″ | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

規格
名称: Grade 100 DOG Chain Sling – Double Leg w/ Oblong Master Link Top and Grab Hooks on Bottom
MOQ: 100メートル
梱包: カートン + スチールパレット

特長 / 技術仕様

• 商品名: Grade 100 DOG Chain Sling
• Brand: TOPONE CHAIN
• 利用可能なスリングタイプ: 1本脚、2本脚（ダブル）、3本脚（トリプル）、4本脚（クアッド）
• 上部取付け: オブロングマスターリンク (O)
• 下部取付け: グラブフック (G) または指定された他のフックタイプ (S, SL, F)
• チェーン等級: Grade 100
• シリアル番号: トレーサビリティ確保のため、タグに個別シリアル番号を記載し書面証明書と一致させます
• 認証: スリングには書面による認証が付属します
• パラメータ: チェーンサイズとスリング構成ごとの詳細な荷重係数および使用荷重限界（上記パラメータ表参照）
• MOQ: 1注文あたり100メートル
• 梱包: カートンおよびスチールパレット
