チェーンスリング Grade 100 QOF

4点鋼

製品

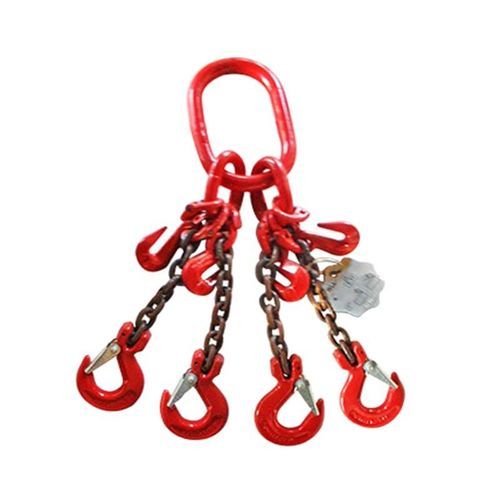

Grade 100 QOF チェーンスリング - 4本脚、上部に4連オブロングマスターリンク、下部に4個の鋳造フック

概要
Grade 100 QOF のチェーンスリング、4本脚構成。上部取付け：4連オブロングマスターリンク。下部取付け：各脚に1個の鋳造フック。各スリングは個別のシリアル番号、チェーンサイズとグレード、正確なスリング長さ、作業荷重限度を明記して納品され、トレーサビリティと安全な使用を確保します。

略語 / 構成部品

• S = スリング脚
• T = 三脚（トリプルレッグ）
• S（記号として使用される場合） = スリングフック（ラッチ付）
• SL = 自動ロック（安全）フック
• F = 鋳造フック
• D = 二脚（ダブルレッグ）
• Q = 四脚（クアッドレッグ）
• G = グラブフック
• O = オブロングマスターリンク

認証とトレーサビリティ
チェーンスリングは書面による認証を付して供給されます。タグのシリアル番号は証明書および受注番号と一致し、完全なトレーサビリティを確保します。

パラメータ
Design Factor | 1-Leg Sling | 2-Leg Sling (3 columns) | 3-Leg & 4-Leg Slings (3 columns)
Angle | 90 Degrees | 60 Degrees | 45 Degrees | 30 Degrees | 60 Degrees | 45 Degrees | 30 Degrees
Dim / Load Factor | Load Factor: 1 | Load Factor: 1.7 | Load Factor: 1.4 | Load Factor: 1 | Load Factor: 2.6 | Load Factor: 2.1 | Load Factor: 1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

規格
名称: Grade 100 QOF Chain Sling – Quad Leg w/ Quad Oblong Master Link on Top and Four Foundry Hooks on Bottom
MOQ: 100 メートル
梱包: カートン + スチールパレット

特性 / 技術仕様

• 製品種別: Grade 100 QOF チェーンスリング、4本脚
• 上部取付け: 4連オブロングマスターリンク
• 下部取付け: 4個の鋳造フック（各脚に1個）
• スリング識別: トレーサビリティおよび証明書照合用の個別シリアル番号をタグに表示
• 納入書類: 書面による認証を提供
• チェーンサイズ & グレード: 複数サイズあり（チェーンサイズ、脚構成、角度ごとの作業荷重限度はパラメータ表を参照）
• スリング長さ（正確）: カスタマイズ可 / 注文毎に指定
• 使用荷重限界: チェーンサイズ、脚構成、角度ごとにパラメータ表に表示
• 設計係数: 4:1
• 梱包: カートンおよびスチールパレット
• 最小注文数量: 100 メートル
