フィールドバスコンパクトPCI カード CIFX 80-DP

USB接続RS-485PROFIBUS DP

製品名

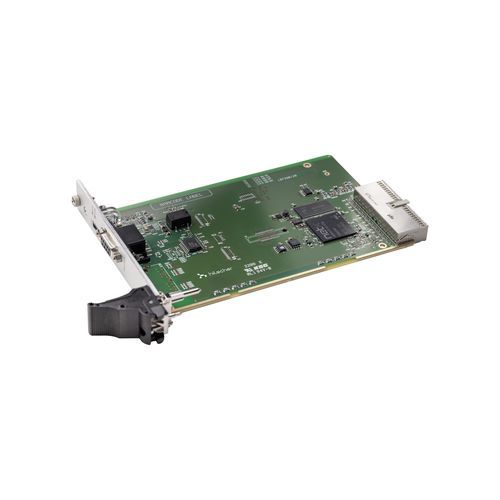

CIFX 80-DP は、PROFIBUS DP 用の CompactPCI PC カードで、PC ベースのオートメーション向けにリアルタイム通信を提供します（マスター／スレーブとして設定可能）。カードは Hilscher の netX 技術を採用し、プロトコル処理をカード側で自律実行します。

概要
cifX PC カードファミリは、PC ベースのオートメーション向けの Real-Time Ethernet およびフィールドバスシステムをサポートする統一規格です。プロトコルスタックはカード上で動作し、プロセスデータは Dual-Port Memory（DPM）または DMA を介してホストと交換されます。すべての cifX カードは同一のドライバーとツールを使用し、ファームウェア変更によりプロトコルを切り替え可能です。多数のハードウェアオプションとソフトウェアツール（デバイスドライバー、C-Toolkit、SYCON.net）により、産業用途での柔軟な統合が可能です。

ハイライト

• PROFIBUS DP 用 CompactPCI PC カード（マスター／スレーブ）
• プロトコル・カード形式共通の統一ユーザインタフェース
• 豊富なドライバーにより容易な統合
• Dual-Port Memory または DMA によるデータアクセス
• 動作温度最大 +70 °C 対応

対応プロトコル

• PROFIBUS DP Master
• PROFIBUS DP Slave

技術仕様

• 製品名: CIFX 80-DP
• 部品番号: 1280.410
• 簡易説明: CIFX CompactPCI PC カード for PROFIBUS DP（Master または Slave） / PROFIBUS MPI デバイス
• 機能: CompactPCI および PROFIBUS 用通信インタフェース
• 通信コントローラ: netX 100（Hilscher）
• RAM: 8 MB SDRAM
• FLASH: 4 MB シリアル Flash EPROM
• 電源電圧: +3.3 V DC ±5 %
• 最大電流（典型）: 650 mA（3.3 V 時）
• 電源コネクタ: CompactPCI バス経由
• バスタイプ: CompactPCI
• データアクセス: DPM または DMA
• デュアルポートメモリサイズ: 64 KB
• データ幅: 32 bit
• バス転送速度: 33 MHz
• 通信規格: PROFIBUS
• インタフェース種類: 絶縁型 RS-485
• PROFIBUS コネクタ: D-Sub メス, 9 ピン
• 耐電圧: 1000 V DC（1 分間試験）
• 診断インタフェース: USB（Mini B、5 ピン）
• LED: SYS（システム）、COM（通信、デュオ LED）
• 動作温度: -20 °C … +70 °C（測定時気流 0.5 m/s）
• 保管温度: -40 °C … +85 °C
• 湿度: 10 % … 95 % 相対湿度、結露不可
• 環境（UL）: UL 準拠使用には汚染度 2 の環境が必要
• 高度: 0 m … 2000 m
• 寸法（L x W x H）: 162.5 mm x 100 mm x 20 mm
• 取り付け: CompactPCI スロット（3.3 V）
• 設定ソフト: SYCON.net（Master/Slave）、netX Configuration Tool（Slave）
• RoHS: 対応
• UL 認証: UL 508（UL-File-Nr. E221530）
• CE: 対応
• UKCA: 対応
• 放射規格: EN 55011 / EN BS 55011
• 耐性規格: EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 および EN 61000-6-2（産業用）
